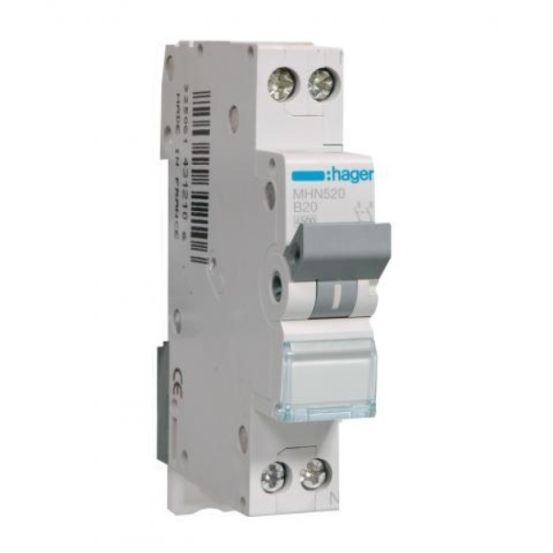

De Hager MHN installatieautomaat MHN520 is een 1-fase (1P+N) automaat uit de MHN serie, ontworpen voor toepassing in groepenkasten.
Belangrijkste kenmerken
Deze installatieautomaat heeft een nominale meetstroom van 20 A en een B-uitschakelkarakteristiek bij een nominale spanning van 240 V AC. Hiermee biedt de automaat beveiliging op een 1P+N uitvoering met een meeschakelende nul en in totaal 2 polen, waarvan 1 beveiligde pool.
De MHN520 is voorzien van montagevriendelijke Bi-Connect-klemmen en een flexibele bevestigingsclip, waardoor montage en demontage eenvoudig verlopen. Het nominale afschakelvermogen volgens EN 60898 bij 230 V en volgens IEC 60947-2 bedraagt 4,5 kA. Aanbouw van hulpelementen of aardlekelementen is bij dit type niet mogelijk.
De installatieautomaat heeft een bouwbreedte van 17,5 mm (1 module) en is geschikt voor inbouwmontage in stucwerk. De aansluitbare geleiderdoorsnede loopt van 1 tot 25 mm² eendraads en van 1 tot 16 mm² meerdraads. De beschermingsgraad is IP20 en het bedrijfsbereik voor omgevingstemperatuur ligt tussen -25 en 70 °C.
Kenmerken op een rij
Nominale meetstroom 20 A
2-polige uitvoering 1P+N met meeschakelende nul
Uitschakelkarakteristiek B
Nominaal afschakelvermogen 4,5 kA
Bi-Connect-klemmen, flexibele bevestigingsclip, geen aanbouw van hulpelementen of aardlekelementen mogelijk
