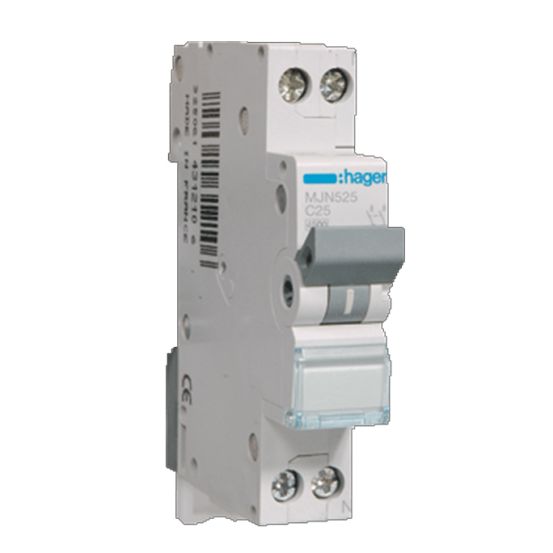

De Hager MJN installatieautomaat MJN525 is een 1-fase (1P+N) automaat met C-karakteristiek en een nominale stroom van 25 A, geschikt als onderdeel van een groepenkast.
Belangrijkste kenmerken
Deze Hager MJN525 installatieautomaat heeft een nominale stroom van 25 A en een C-uitschakelkarakteristiek. De uitvoering is 1P+N met één beveiligde pool en een meeschakelende nul, in totaal twee polen. Het nominale afschakelvermogen bedraagt 4,5 kA bij 230 V.
De automaat is voorzien van Bi-Connect-klemmen en een flexibele bevestigingsclip, wat de montage vereenvoudigt. Aansluiten is mogelijk op eendraads geleiders van 1-25 mm² en meerdraads geleiders van 1-16 mm². De bouwbreedte is 17,5 mm, passend als 1 module-eenheid, met een inbouwdiepte van 70 mm.
Deze installatieautomaat is bedoeld voor AC-toepassingen met een nominale spanning van 240 V, een nominale isolatiespanning van 500 V en een stoothoudspanning van 4 kV. Aanbouw van hulpelementen of aardlekelementen is bij dit type niet mogelijk. De automaat heeft een beschermingsgraad IP20 en is geschikt voor bedrijfstemperaturen van -25 tot 70 °C.
Kenmerken op een rij
Nominale stroom 25 A
Uitvoering 1P+N met 2 polen totaal en meeschakelende nul
Uitschakelkarakteristiek C
Nominaal afschakelvermogen 4,5 kA
Bi-Connect-klemmen en flexibele bevestigingsclip voor eenvoudige montage
