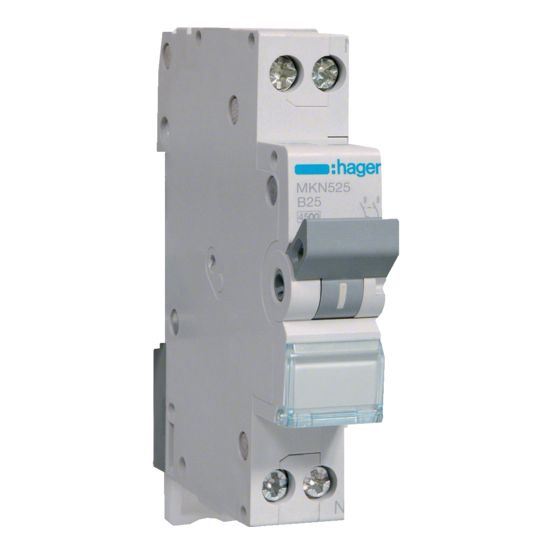

De Hager MKN525 installatieautomaat uit de MKN-serie is een 1-fase (1P+N) automaat met Bi-Connect-klemmen en een flexibele bevestigingsclip voor snelle en eenvoudige montage en demontage.
Belangrijkste kenmerken
Deze Hager MKN525 installatieautomaat is uitgevoerd als 1P+N met een meeschakelende nul en heeft in totaal 2 polen, waarvan 1 beveiligde pool. De automaat beschikt over een nominale meetstroom van 25 A en een B-uitschakelkarakteristiek. Het nominale afschakelvermogen bedraagt 6 kA bij 230 V.
Dankzij de montagevriendelijke Bi-Connect-klemmen en de flexibele bevestigingsclip is de installatie en demontage van deze automaat eenvoudig. De bouwbreedte is 17,5 mm, wat overeenkomt met 1 module-eenheid. De automaat is geschikt voor AC-spanning van 240 V bij een frequentie van 50-60 Hz en heeft een beschermingsgraad IP20.
Verder is de MKN525 voorzien van een nominale isolatiespanning van 500 V, een stoothoudspanning van 4 kV en valt hij in energiebegrenzingsklasse 3 en overspanningscategorie 3. De omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 70 °C, met een inbouwdiepte van 70 mm.
Kenmerken op een rij
Nominale meetstroom 25 A
2-polig (1P+N) met 1 beveiligde pool en meeschakelende nul
