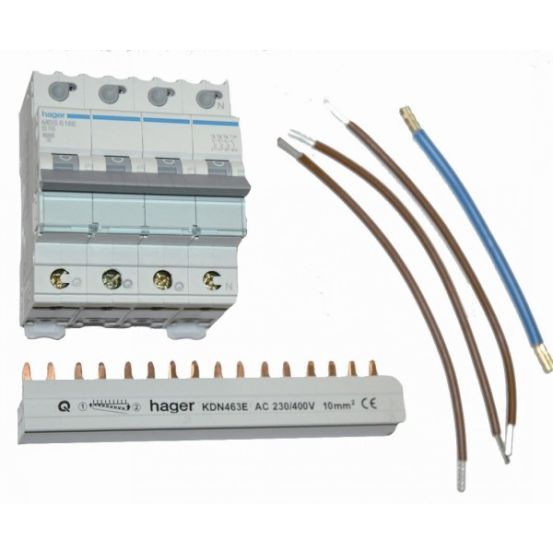

De Hager Vision installatieautomaat VKS05SK is een 3-fase krachtgroep (3P+N) voor groepenkasten, geleverd als set met installatieautomaat en toebehoren voor montage achter een aardlekschakelaar.
Belangrijkste kenmerken
Deze installatieautomaat uit de Hager Vision serie is uitgevoerd als 3P+N met meeschakelende nul en heeft in totaal 4 polen. De nominale meetstroom bedraagt 16 A en de uitschakelkarakteristiek is B, geschikt voor toepassingen met wisselspanning (AC) tot een nominale meetspanning van 400 V.
De VKS05SK is ontworpen voor montage achter een aardlekschakelaar en is voorzien van QuickConnect veerklemtechniek. De set wordt geleverd inclusief bedrading voor aansluiting op een schroefloze spanningsrail, zodat de voedende zijde van Quickbusbar installatieautomaten en aardlekschakelaars onderling kan worden doorverbonden.
De installatieautomaat heeft een IP20-beschermingsgraad en een bouwbreedte van 70 mm (4 module-eenheden). Hij is geschikt voor inbouwmontage in stucwerk en biedt een nominale afschakelcapaciteit tot 6 kA volgens EN 60898 bij 400 V en tot 10 kA volgens IEC 60947-2 bij 400 V.
Kenmerken op een rij
Nominale meetstroom 16 A
4-polige uitvoering (3P+N) met meeschakelende nul
Uitschakelkarakteristiek B
QuickConnect veerklemtechniek met bedrading voor schroefloze spanningsrail
Nominale afschakelvermogens 6 kA (EN 60898) en 10 kA (IEC 60947-2) bij 400 V
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Bouwbreedte
70 mm
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Nee
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
