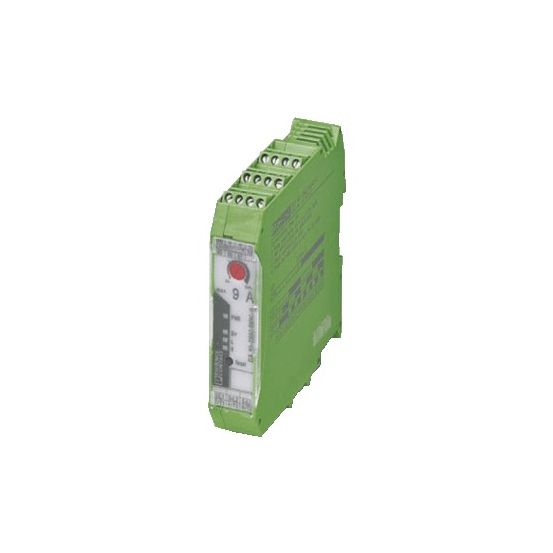

Phoenix Contact ELR - Magneetschakelaar ELRW3 2297057

Fabrikantnr:

2297057 | 4046356170581

Omkeerstarter met 9A nominale stroom en 1,5-9A overbelastingsbeveiliging.

Verpakt per 1 stuk

Meer informatie

200,34 165,57

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

3 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Phoenix Contact ELR magneetschakelaar ELRW3 2297057 is een interface magneetschakelaar met schroefaansluiting en modulaire uitvoering voor railmontage.

Belangrijkste kenmerken

Deze Phoenix Contact ELR magneetschakelaar is uitgevoerd als omkeerstarter en heeft een nominale bedrijfsstroom Ie van 9 A. Het instelbereik van de overbelastingsbeveiliging loopt van 1,5 tot 9 A en de aanloopklasse is CLASS 10. De magneetschakelaar is geschikt voor noodstop en biedt de mogelijkheid voor externe reset.

De stuurspanning is van het type DC en ligt bij DC tussen 19,2 V en 24 V, terwijl bij AC 50 Hz een nominale stuurspanning van 24 V wordt gebruikt. Voor zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit is een schroefaansluiting voorzien. De modulaire uitvoering maakt draagrailmontage mogelijk.

De behuizing heeft een beschermingsgraad van IP20 en een compacte bouwvorm met een breedte van 22,5 mm, een hoogte van 107 mm en een diepte van 114 mm. De magneetschakelaar beschikt over 3 hoofdcontacten als maakcontact, 4 hoofdcontacten als verbreekcontact en daarnaast 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact.

Kenmerken op een rij

Type motorstarter: omkeerstarter, nominale bedrijfsstroom Ie 9 A
Instelbereik overbelastingsbeveiliging: 1,5 - 9 A, aanloopklasse CLASS 10
Type stuurspanning DC, stuurspanning bij DC 19,2 - 24 V en bij AC 50 Hz 24 V
Aansluitwijze hoofdstroom- en hulp-/stuurstroomcircuit: schroefaansluiting
Geschikt voor railmontage, beschermingsgraad IP20, externe reset mogelijk

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	4
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	1
Modulaire uitvoering (voor railmontage)	Ja
Nominale bedrijfsstroom Ie bij AC-1, 400 V	0 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	12 A
Nominale stuurspanning bij AC 50 Hz	24 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	24 V
Nominale vermogen bij AC-3, 400 V	0 kW
Type stuurspanning	AC
