Schneider Electric Resi9 - Installatieautomaat R9P09620

Fabrikantnr:

R9P09620 | 3606481904935

Schneider Electric Resi9 Installatieautomaat R9P19616

Beschikbaar in 13 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16A nominale stroom en B-uitschakelkarakteristiek, met 6kA kortsluitafschakelvermogen bij 230V.
9,34 7,72
1-fase installatieautomaat met 2 polen (1p+n) met 16A nominale meetstroom en C-uitschakelkarakteristiek, 6kA kortsluitafschakelvermogen en 44mm inbouwdiepte.
14,11 11,66
3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA bij 400 V.
45,00 37,19
1-fase installatieautomaat met 2 polen (1P+N) met 10A nominale stroom en uitschakelkarakteristiek B, voor 230V AC met 6kA kortsluitafschakelvermogen.
14,64 12,10
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC.
14,29 11,81
1-fase installatieautomaat met 2 polen (1P+N) met 20A nominale stroom en uitschakelkarakteristiek C, 6kA kortsluitafschakelvermogen en 230V AC.
15,98 13,21
3-fase installatieautomaat met 4 polen (3P+N) met 20A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400V AC met 6kA afschakelvermogen.
58,68 48,50
3-fase installatieautomaat met 4 polen (3P+N) met 25A nominale stroom en B-karakteristiek, geschikt voor 400V AC en 6kA kortsluitafschakelvermogen.
59,82 49,44
3-fase installatieautomaat met 4 polen (3P+N) met 20A nominale stroom en uitschakelkarakteristiek C. Geschikt voor 400V met 6kA kortsluitafschakelvermogen.
67,02 55,39
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale stroom en B-uitschakelkarakteristiek, 6 kA kortsluitafschakelvermogen en 44 mm inbouwdiepte.
15,06 12,45
3-fase installatieautomaat met 4 polen (3P+N) met 32A nominale stroom en uitschakelkarakteristiek B, geschikt voor 400V AC met 6kA kortsluitafschakelvermogen.
65,52 54,15
3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 400 V AC met 6 kA kortsluitafschakelvermogen.
57,81 47,78
3-fase installatieautomaat met 4 polen (3P+N) met 32A nominale stroom en uitschakelkarakteristiek C, geschikt voor 400V AC met 6kA kortsluitafschakelvermogen.
74,96 61,95

1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC.

Verpakt per 1 stuk

Meer informatie

14,29 11,81

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

8 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

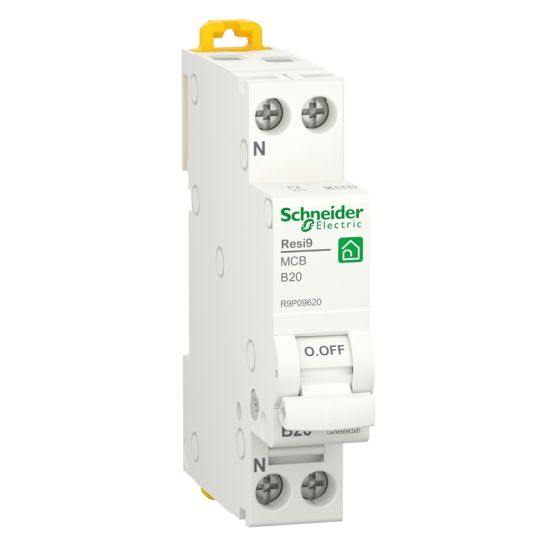

De Schneider Electric Resi9 installatieautomaat R9P09620 is een 1-fase (1P+N) installatieautomaat voor toepassing in groepenkasten, geschikt voor een nominale stroom van 20 A.

Belangrijkste kenmerken

Deze Schneider Electric Resi9 installatieautomaat R9P09620 heeft in totaal 2 polen, waarvan 1 beveiligd (1P+N), met een meeschakelende nul. De automaat is uitgevoerd met een B-uitschakelkarakteristiek en een nominale meetstroom van 20 A, geschikt voor een nominale meetspanning van 230 V AC bij 50-60 Hz. Het nominale afschakelvermogen bij 230 V volgens EN 60898 bedraagt 6 kA.

De installatieautomaat heeft een inbouwdiepte van 44 mm en een breedte van 1 module-eenheid. De aansluitbare geleiderdoorsnede loopt van 1-25 mm² (eendraads) en 1-16 mm² (meerdraads). Het product heeft een beschermingsgraad IP20 en behoort tot energiebegrenzingsklasse 3, met een overspanningscategorie 3 en een vervuilingsgraad 2.

Kenmerken op een rij

Nominale stroom 20 A
2-polig, 1-fase (1P+N) met meeschakelende nul
Uitschakelkarakteristiek B
Nominale spanning 230 V AC, frequentie 50-60 Hz
Nominaal afschakelvermogen 6 kA bij 230 V (EN 60898)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-16 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Nee
Nominale (meet)spanning	230 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	0 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Vaak gebruikte artikelnummers	10420315 \| 2850463297 \| 1273080
Verliesvermogen	4.7 W
Vervuilingsgraad	2
