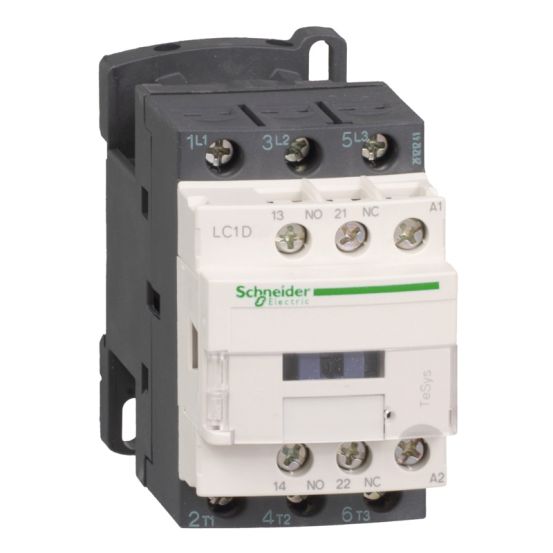

De Schneider Electric TeSys D magneetschakelaar LC1D12B7 is een magneetschakelaar met 3 hoofdcontacten en 1 maak- en 1 verbreek-hulpcontact, ontworpen voor aansturing met 24 V AC.
Belangrijkste kenmerken
De Schneider Electric TeSys D / TeSys Deca Advanced magneetschakelaar LC1D12B7 is uitgevoerd met een schroefaansluiting voor het hoofdstroomcircuit. De schakelaar beschikt over 3 hoofdcontacten als maakcontact en geen hoofdcontacten als verbreekcontact. Daarnaast is er 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact aanwezig.
Deze magneetschakelaar is geschikt voor een nominale bedrijfsstroom Ie van 25 A bij AC-1 en 12 A bij AC-3, beide bij 400 V. Het nominale vermogen bij AC-3, 400 V bedraagt 5,5 kW. Bij AC-4, 400 V bedraagt het nominale vermogen 3 kW en de nominale bedrijfsstroom 7,5 A.
De LC1D12B7 wordt bekrachtigd met een type stuurspanning AC. De nominale stuurspanning bedraagt 24 V bij zowel AC 50 Hz als AC 60 Hz. De uitvoering is niet modulair voor railmontage.
Kenmerken op een rij
Magneetschakelaar Schneider Electric TeSys D / TeSys Deca Advanced, type LC1D12B7
