3-polige magneetschakelaar met 24V DC stuurspanning, 12A bij AC-3 (5,5kW) en 25A bij AC-1. Voorzien van drie hoofdcontacten, twee hulpcontacten en schroefaansluiting.
Verpakt per 1 stuk
60,3249,85
60,3249,85
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

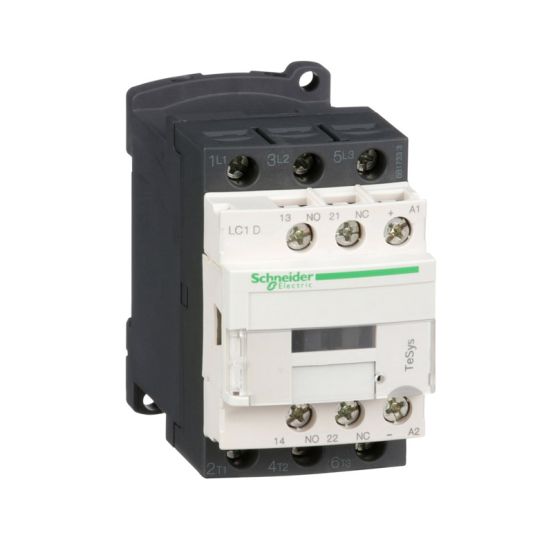

De Schneider Electric TeSys D magneetschakelaar LC1D12BD is een 3-polige magneetschakelaar met stuurspanning DC 24 V, geschikt voor toepassingen tot 12 A bij AC-3, 400 V en 5,5 kW.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar, type LC1D12BD, is uitgevoerd met drie hoofdcontacten als maakcontact (3M) en beschikt daarnaast over één hulpcontact als maakcontact en één hulpcontact als verbreekcontact. De aansluitwijze van het hoofdstroomcircuit is schroefaansluiting.
De magneetschakelaar is geschikt voor een nominale bedrijfsstroom Ie van 25 A bij AC-1, 400 V en 12 A bij AC-3, 400 V. Het nominale vermogen bij AC-3, 400 V bedraagt 5,5 kW. De stuurspanning is uitgevoerd in DC met een nominale stuurspanning van 24 V.
De LC1D12BD maakt deel uit van de Schneider Electric TeSys D / TeSys Deca Advanced serie en is niet in modulaire uitvoering voor railmontage. De behuizing heeft een breedte van 45 mm, een hoogte van 77 mm en een diepte van 86 mm.
Kenmerken op een rij
3 hoofdcontacten als maakcontact (3M), 1 maak- en 1 verbreek-hulpcontact
Nominale bedrijfsstroom Ie bij AC-3, 400 V: 12 A (5,5 kW)
Nominale bedrijfsstroom Ie bij AC-1, 400 V: 25 A
Type stuurspanning: DC, nominale stuurspanning bij DC: 24 V
