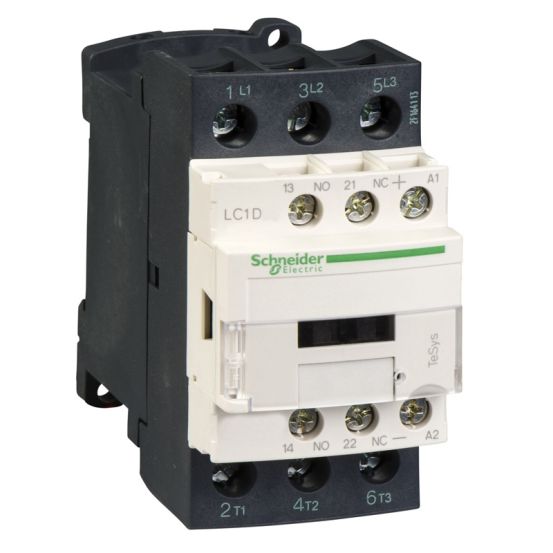

De Schneider Electric TeSys D magneetschakelaar LC1D25BD is een 3-polige magneetschakelaar met DC-stuurspanning, geschikt voor toepassingen tot 25 A bij AC-3, 400 V en een nominaal vermogen van 11 kW.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar (type LC1D25BD) beschikt over 3 hoofdcontacten als maakcontact (3M) en is ontworpen voor een nominale bedrijfsstroom van 25 A bij AC-3, 400 V en 40 A bij AC-1, 400 V. Het nominale vermogen bedraagt 11 kW bij AC-3, 400 V en 5,5 kW bij AC-4, 400 V.
De spoel werkt op een DC-stuurspanning van 24 V. Daarnaast is de magneetschakelaar uitgevoerd met 1 hulpcontact als maakcontact (1NO) en 1 hulpcontact als verbreekcontact (1NC). De aansluitwijze van het hoofdstroomcircuit is schroefaansluiting.
De behuizing heeft een breedte van 45 mm, een hoogte van 85 mm en een diepte van 101 mm. De uitvoering is niet modulair voor railmontage. De magneetschakelaar wordt geleverd per stuk.
Kenmerken op een rij
Nominale bedrijfsstroom: 25 A bij AC-3, 400 V en 40 A bij AC-1, 400 V
Nominaal vermogen: 11 kW bij AC-3, 400 V en 5,5 kW bij AC-4, 400 V
Stuurspanning: 24 V DC (type stuurspanning DC)
Contactconfiguratie: 3 hoofdcontacten als maakcontact, 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact
Aansluitwijze hoofdstroomcircuit: schroefaansluiting, afmetingen 45 × 85 × 101 mm (b × h × d)
