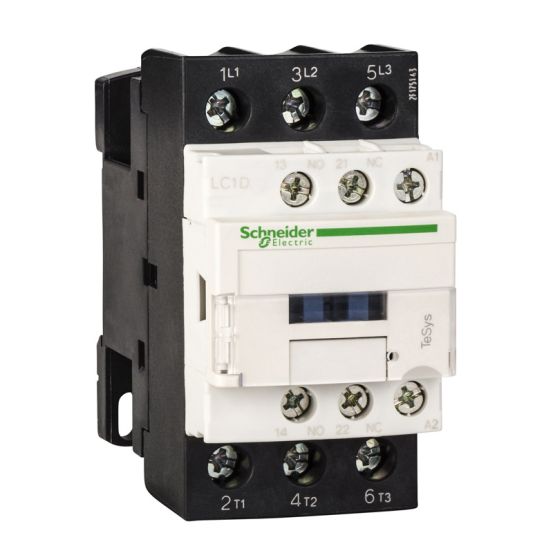

De Schneider Electric TeSys D magneetschakelaar LC1D32B7 is een 3-polige magneetschakelaar uit de TeSys D serie, met 24 V AC stuurspanning en ontworpen voor een nominale bedrijfsstroom tot 32 A bij AC-3, 400 V.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar, type LC1D32B7, is uitgevoerd met drie hoofdcontacten als maakcontact (3M) en geen verbreekcontacten. Daarnaast beschikt het toestel over één hulpcontact als maakcontact en één hulpcontact als verbreekcontact (1M/1V), wat extra schakelmogelijkheden biedt in de besturing.
De magneetschakelaar is geschikt voor een nominale bedrijfsstroom Ie van 32 A bij AC-3, 400 V en 50 A bij AC-1, 400 V. Het nominale vermogen bij AC-3, 400 V bedraagt 15 kW en bij AC-4, 400 V 7,5 kW. De bedrijfsspanning ligt tot 440 V bij zowel 50 Hz als 60 Hz.
De LC1D32B7 is voorzien van een 24 V AC spoel voor zowel 50 Hz als 60 Hz en gebruikt AC als type stuurspanning. De aansluitwijze van het hoofdstroomcircuit is schroefaansluiting. De magneetschakelaar is niet modulaire uitgevoerd voor railmontage. De behuizing heeft een breedte van 45 mm, een hoogte van 85 mm en een diepte van 92 mm.
Kenmerken op een rij
3 hoofdcontacten als maakcontact (3M), 1 hulpcontact maak en 1 hulpcontact verbreek
Nominale bedrijfsstroom Ie bij AC-3, 400 V: 32 A (15 kW)
Nominale bedrijfsstroom Ie bij AC-1, 400 V: 50 A
Stuurspanning: 24 V AC, 50/60 Hz, type stuurspanning AC
Aansluitwijze hoofdstroomcircuit: schroefaansluiting, afmetingen (b x h x d): 45 x 85 x 92 mm
