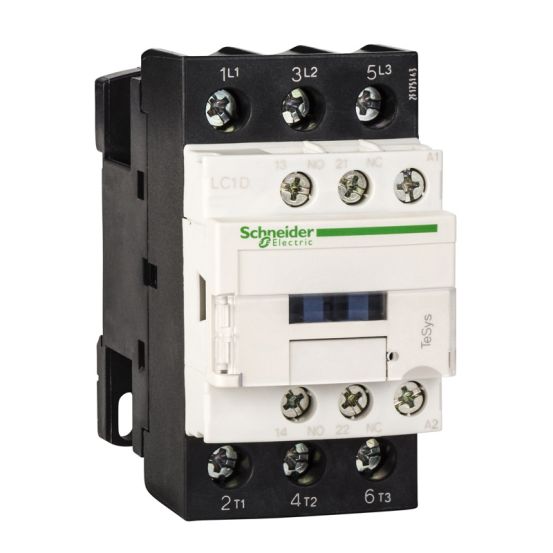

De Schneider Electric TeSys D magneetschakelaar LC1D32P7 is een magneetschakelaar met een nominale bedrijfsstroom van 32 A bij AC-3 en een spoel voor AC-stuurspanning van 230 V.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar, type LC1D32P7, is uitgevoerd met schroefaansluitingen voor het hoofdstroomcircuit en beschikt over drie hoofdcontacten als maakcontact. De magneetschakelaar heeft een nominale bedrijfsstroom Ie van 32 A bij AC-3, 400 V en 50 A bij AC-1, 400 V, met een nominaal vermogen van 15 kW bij AC-3, 400 V.
Voor de aansturing is de LC1D32P7 voorzien van een AC-spoel met een nominale stuurspanning van 230 V bij zowel 50 Hz als 60 Hz. Daarnaast beschikt de magneetschakelaar over één hulpcontact als maakcontact en één hulpcontact als verbreekcontact. De uitvoering is niet modulair voor railmontage.
De magneetschakelaar behoort tot de Schneider Electric TeSys D / TeSys Deca Advanced serie en is uitgevoerd als 3-polige contactor met 1 maak- en 1 verbreekhulpcontact. De compacte afmetingen bedragen circa 45 mm breed, 85 mm hoog en 92 mm diep.
Kenmerken op een rij
Merk: Schneider Electric, serie TeSys D / TeSys Deca Advanced, type LC1D32P7
Nominale bedrijfsstroom: 32 A bij AC-3, 400 V en 50 A bij AC-1, 400 V
Nominaal vermogen bij AC-3, 400 V: 15 kW
Stuurspanning spoel: 230 V AC bij 50/60 Hz, type stuurspanning AC
3 hoofdcontacten (maak), 1 hulpcontact maak en 1 hulpcontact verbreek, schroefaansluiting hoofdstroomcircuit
