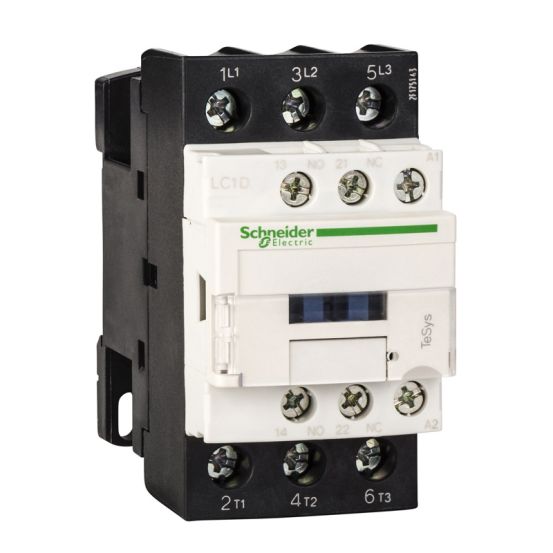

De Schneider Electric TeSys D magneetschakelaar LC1D25F7 is een magneetschakelaar uit de TeSys D serie, ontworpen met 110V AC stuurspanning en een nominale bedrijfsstroom van 25A bij AC-3, 400 V.
Belangrijkste kenmerken
Deze magneetschakelaar uit de Schneider Electric TeSys D serie is uitgevoerd voor een stuurspanning van 110 V AC bij zowel 50 als 60 Hz. Bij AC-3, 400 V heeft de schakelaar een nominale bedrijfsstroom van 25 A en een nominaal vermogen van 11 kW. Daarnaast zijn ook waarden opgegeven voor AC-1 en AC-4 bedrijf bij 400 V.
De LC1D25F7 beschikt over 3 hoofdcontacten als maakcontact en is voorzien van 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact. Het hoofdstroomcircuit wordt aangesloten via een schroefaansluiting. De magneetschakelaar heeft een breedte van 45 mm, een hoogte van 85 mm en een diepte van 92 mm.
Kenmerken op een rij
Stuurspanning 110 V AC bij 50/60 Hz
Nominale bedrijfsstroom 25 A bij AC-3, 400 V
Nominaal vermogen 11 kW bij AC-3, 400 V
3 hoofdcontacten als maakcontact, 1 hulpcontact maak en 1 hulpcontact verbreek
