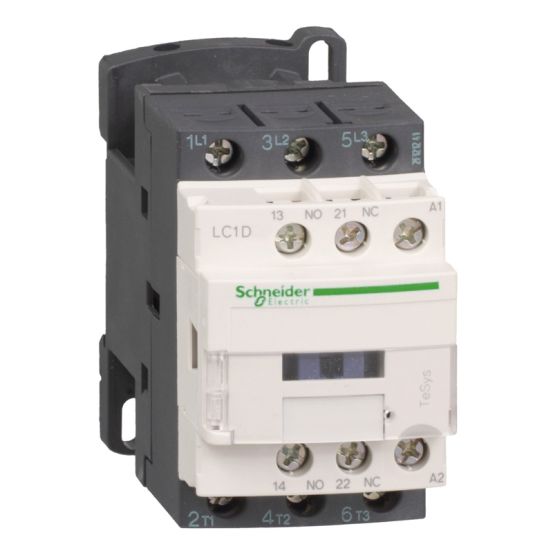

De Schneider Electric TeSys D magneetschakelaar LC1D12F7 is een industriële magneetschakelaar met AC-stuurspanning, geschikt voor het schakelen van elektrische circuits tot 12A bij AC-3.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar is uitgevoerd met een spoel voor 110V AC bij 50/60 Hz en een bedrijfsspanning tot 440 V AC. De schakelaar heeft een nominale bedrijfsstroom van 12A bij AC-3 (400 V) en 25A bij AC-1 (400 V), met een nominaal vermogen van 5,5 kW bij AC-3 (400 V). Hiermee is het apparaat geschikt voor het schakelen van belastingen binnen deze waarden.
De LC1D12F7 beschikt over drie hoofdcontacten als maakcontact en twee hulpcontacten: één maak- en één verbreekcontact. De aansluitwijze van het hoofdstroomcircuit is een schroefaansluiting. De magneetschakelaar heeft een compacte bouwvorm met een breedte van 45 mm, een hoogte van 77 mm en een diepte van 86 mm.
Kenmerken op een rij
Stuurspanning spoel 110V AC bij 50/60 Hz
Nominale bedrijfsstroom 12A bij AC-3 (400 V) en 25A bij AC-1 (400 V)
Nominaal vermogen 5,5 kW bij AC-3 (400 V)
Drie hoofdcontacten als maakcontact en twee hulpcontacten (1 maak, 1 verbreek)
