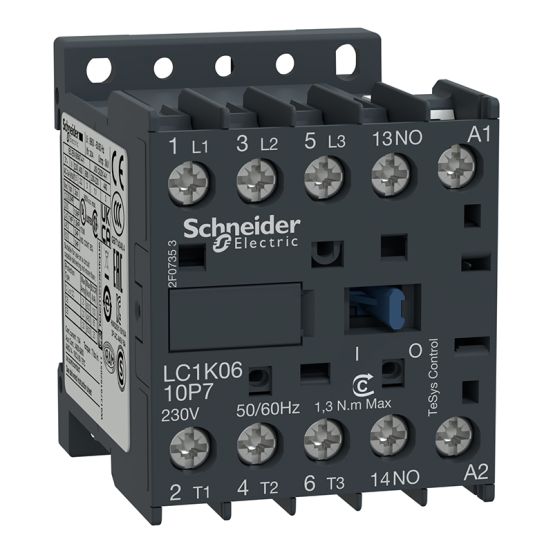

De Schneider Electric TeSys K magneetschakelaar LC1K0610P7 is een 3-polige magneetschakelaar met 1 hulpcontact en een stuurspanning van 230 V AC, geschikt voor toepassingen tot 6 A bij AC-3, 400 V.
Belangrijkste kenmerken
Deze Schneider Electric TeSys K magneetschakelaar, type LC1K0610P7, is uitgevoerd met 3 hoofdcontacten als maakcontact (3M) en 1 hulpcontact als maakcontact. De aansluitwijze van het hoofdstroomcircuit is via schroefaansluitingen, wat een directe en duidelijke bekabeling mogelijk maakt.
De magneetschakelaar is ontworpen voor een nominale bedrijfsstroom van 6 A bij AC-3, 400 V en 20 A bij AC-1, 400 V. Het bijbehorende nominale vermogen bedraagt 2,2 kW bij AC-3, 400 V en 1,5 kW bij AC-4, 400 V. De bediening gebeurt met een AC-stuurspanning van 230 V bij zowel 50 Hz als 60 Hz.
De TeSys K LC1K0610P7 heeft een niet-modulaire uitvoering (niet voor railmontage) en compacte afmetingen met een hoogte van 58 mm, breedte van 45 mm en diepte van 57 mm.
Kenmerken op een rij
3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact
Nominale bedrijfsstroom 6 A bij AC-3, 400 V en 20 A bij AC-1, 400 V
Nominaal vermogen 2,2 kW bij AC-3, 400 V en 1,5 kW bij AC-4, 400 V
Stuurspanning 230 V AC bij 50/60 Hz, type stuurspanning AC
Aansluitwijze hoofdstroomcircuit: schroefaansluiting; afmetingen circa 58 × 45 × 57 mm (h × b × d)
