Schneider Electric TeSys K - Magneetschakelaar LP1K09008BD

Fabrikantnr:

LP1K09008BD | 3389110495836

Schneider Electric TeSys K Magneetschakelaar LC1K0610B7

Beschikbaar in 15 varianten:

3-polige magneetschakelaar met 9A bij AC-3 (4kW) en 20A bij AC-1. Voorzien van drie hoofdcontacten en één hulpcontact, met een spoelspanning van 230V AC en schroefaansluiting.
23,55 19,46
Magneetschakelaar met 24V AC spoel, 9A bij AC-3 en 20A bij AC-1. Voorzien van drie hoofdcontacten en één hulpcontact als maakcontact, uitgevoerd met schroefaansluiting.
32,30 26,69
Magneetschakelaar met 3 hoofdcontacten en 1 hulpcontact, geschikt voor 20A (AC-1) of 12A (AC-3) bij 400V. Voorzien van 24V AC-stuurspanning en schroefaansluitingen (58x45x57 mm).
36,39 30,07
3-polige magneetschakelaar met 1 hulpcontact, geschikt voor 6A bij AC-3 en 2,2kW vermogen.
32,18 26,60
3-polige magneetschakelaar met 1 hulpcontact en 24V AC-stuurspanning. De schakelaar levert 2,2kW bij 6A (AC-3) en is voorzien van schroefaansluitingen.
32,18 26,60
Magneetschakelaar met 24V DC stuurspanning, 20A bedrijfsstroom en 4kW vermogen. Voorzien van 2 maak- en 2 verbreekcontacten met schroefaansluiting voor het hoofdstroomcircuit.
40,61 33,56
Magneetschakelaar met 3 hoofdcontacten en 1 hulpcontact (maakcontacten) en een stuurspanning van 230V AC. Geschikt voor 20A (AC-1) of 12A (AC-3) met schroefaansluiting.
36,39 30,07
3-polige magneetschakelaar met 1 verbreekcontact, geschikt voor 9A bij 400V en 4kW vermogen. Voorzien van 24V AC stuurspanning en schroefaansluitingen voor montage op een rail.
32,30 26,69
Magneetschakelaar met 415V AC-stuurspanning, drie maakcontacten en één verbreekcontact. Geschikt voor 9A bij AC-3 en 20A bij AC-1, met een nominaal vermogen van 4kW bij 400V.
33,26 27,49
Magneetschakelaar met 3 hoofdcontacten en 1 hulpcontact, geschikt voor 400V AC-stuurspanning. Voorzien van schroefaansluitingen met een vermogen van 2,2 kW bij 6A (AC-3, 400V).
33,09 27,35
3-polige magneetschakelaar met 9A (AC-3) en 4kW vermogen bij 400V. Voorzien van 1 hulpcontact (verbreek), een 230V AC-spoel en schroefaansluitingen voor montage op een rail.
24,27 20,06
Magneetschakelaar met 3 hoofdcontacten en 1 hulpcontact, geschikt voor 9A bij AC-3 en 20A bij AC-1. Voorzien van 400V AC-stuurspanning en schroefaansluiting.
33,26 27,49
3-polige magneetschakelaar met 1 verbreekcontact, geschikt voor 6A bij 400V (AC-3). Voorzien van schroefaansluitingen en een 24V AC-stuurspanning met een afmeting van 58x45x57 mm.
32,18 26,60
Geruisarme magneetschakelaar met 110V AC stuurspanning, 12A bedrijfsstroom en 5,5kW vermogen bij 400V. Voorzien van drie hoofdcontacten en één hulpcontact met schroefaansluiting.
57,30 47,36
Magneetschakelaar met 230V AC-spoel, 3 maakcontacten en 1 hulp-verbreekcontact. Geschikt voor 6A bij AC-3 (2,2kW) en 20A bij AC-1, voorzien van schroefaansluiting.
32,18 26,60

Magneetschakelaar met 24V DC stuurspanning, 20A bedrijfsstroom en 4kW vermogen. Voorzien van 2 maak- en 2 verbreekcontacten met schroefaansluiting voor het hoofdstroomcircuit.

Verpakt per 1 stuk

Meer informatie
Maak compleet

40,61 33,56

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

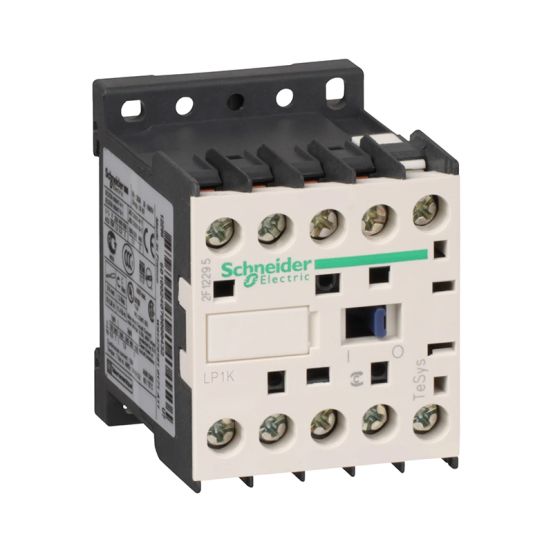

De Schneider Electric TeSys K magneetschakelaar LP1K09008BD is een compacte schakelaar uit de TeSys K serie, geschikt voor toepassingen waar een betrouwbare schakeling met 24V DC stuurspanning nodig is.

Belangrijkste kenmerken

Deze magneetschakelaar van Schneider Electric is voorzien van een stuurspanning van 24V DC en heeft een nominale bedrijfsstroom van 20A bij 690V. In de specificaties is daarnaast een nominale bedrijfsstroom van 20A bij AC-1 400V en 9A bij AC-3 400V opgenomen, met een nominaal vermogen van 4 kW bij AC-3 400V.

De TeSys K LP1K09008BD beschikt over 2 maakcontacten en 2 verbreekcontacten als hoofdcontacten. De aansluiting van het hoofdstroomcircuit verloopt via een schroefaansluiting. De magneetschakelaar heeft een hoogte van 58 mm, een breedte van 45 mm en een diepte van 57 mm.

Kenmerken op een rij

Stuurspanning 24V DC
Nominale bedrijfsstroom 20A bij 690V
2 maak- en 2 verbreekcontacten als hoofdcontacten
Schroefaansluiting voor het hoofdstroomcircuit
Afmetingen 58 mm (h) x 45 mm (b) x 57 mm (d)

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	2
Aantal hoofdcontacten als verbreekcontact	2
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Breedte	45 mm
Diepte	57 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	20 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale stuurspanning bij AC 50 Hz	0 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	24 V
Nominale vermogen bij AC-3, 400 V	4 kW
Opmerking	N.v.t.
Type stuurspanning	DC
Vaak gebruikte artikelnummers	10145397 \| 2700651662 \| 6894471
