Siemens 3RV2 - Motorbeveiligingsschakelaar 3RV20314EA10

Fabrikantnr:

3RV20314EA10 | 4011209930322

Siemens 3RV2 Motorbeveiligingsschakelaar 3RV20111GA10

Beschikbaar in 30 varianten:

3-polige motorbeveiligingsschakelaar met draaiknop en schroefaansluitingen voor 2,2 tot 3,2 A. Voorzien van thermische beveiliging, IP20-bescherming en 100 kA afschakelvermogen.
57,04 47,14
3-polige motorbeveiligingsschakelaar met draaiknop en schroefaansluiting.
84,24 69,62
3-polige motorbeveiligingsschakelaar met een instelbereik van 4,5 tot 6,3 A, geschikt voor 2,2 kW bij 400 V. Voorzien van schroefaansluiting, draaiknop en IP20-beschermingsgraad.
88,92 73,49
3-polige motorbeveiligingsschakelaar met draaiknop en schroefaansluiting, geschikt voor 690V. Met een instelbereik van 0,45-0,63A, thermische beveiliging en IP20-beschermingsgraad.
61,62 50,93
3-polige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en IP20. Instelbereik 3,5-5A, vermogen 1,5kW bij 400V, inclusief hulpcontact en thermische beveiliging.
88,92 73,49
3-polige motorbeveiligingsschakelaar met thermische beveiliging, instelbereik 1,4-2A en 690V. Voorzien van schroefaansluiting, draaiknop en IP20-behuizing van 97x97x45mm.
58,44 48,30
3-polige motorbeveiligingsschakelaar met schroefaansluiting, instelbereik 35-45A en 45A nominale stroom. Geschikt voor 690V, 22kW bij 400V en IP20-bescherming voor vaste inbouw.
216,84 179,21
Motorbeveiligingsschakelaar met draaiknop, instelbereik 13-20 A en 20 A nominale stroom.
88,14 72,84
Driepolige motorbeveiligingsschakelaar met draaiknop en schroefaansluiting, instelbaar van 4,5 tot 6,3 A. Geschikt voor 2,2 kW bij 400 V met IP20 en 100 kA afschakelvermogen.
62,65 51,78
3-polige motorbeveiligingsschakelaar met thermische en magnetische beveiliging, instelbereik 0,28-0,4 A en 100 kA afschakelvermogen.
61,08 50,48
3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 0,22-0,32 A en 4,2 A kortsluitbeveiliging. Geschikt voor 690 V met schroefaansluiting en IP20-bescherming.
61,08 50,48
Motorbeveiligingsschakelaar met drie polen, 690V bedrijfsspanning en 3,5-5A instelbereik. Voorzien van thermische beveiliging, IP20-bescherming en 100kA afschakelvermogen bij 400V.
75,66 62,53
3-polige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en IP20-bescherming. Instelbereik 0,55-0,8A, 690V bedrijfsspanning en 100kA afschakelvermogen bij 400V.
65,60 54,21
Motorbeveiligingsschakelaar met een instelbereik van 9 tot 12,5 A, 5,5 kW vermogen bij 400V en magnetische uitschakeltechniek. Voorzien van schroefaansluiting en IP20-bescherming.
70,60 58,35
Motorbeveiligingsschakelaar met draaiknop, instelbereik 27-32 A en 32 A nominale stroom.
135,72 112,17
3-polige motorbeveiligingsschakelaar met schroefaansluiting, instelbereik 22-32 A en 15 kW vermogen bij 400 V.
169,26 139,88
3-polige motorbeveiligingsschakelaar met thermische en magnetische beveiliging, instelbereik 54-65 A en 65 A nominale stroom. Geschikt voor 30 kW bij 400 V met IP20-bescherming.
224,64 185,65
3-polige motorbeveiligingsschakelaar met thermische en magnetische beveiliging, een instelbereik van 1,1 tot 1,6 A en schroefaansluiting. Geschikt voor 690 V met IP20-bescherming.
69,42 57,37
3-polige motorbeveiligingsschakelaar met schroefaansluiting en draaiknop. Het instelbereik is 1,8–2,5 A, de kortsluitbeveiliging 33 A en het afschakelvermogen 100 kA bij 400 V.
75,66 62,53
Motorbeveiligingsschakelaar met een instelbereik van 10–16 A, 690 V spanning en 7,5 kW vermogen bij 400 V. Voorzien van thermische beveiliging en IP20-bescherming.
88,14 72,84
Driepolige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en thermische beveiliging. Instelbereik 1,8-2,5 A, geschikt voor 0,75 kW bij 400 V en IP20 beschermd.
72,47 59,89
3-polige motorbeveiligingsschakelaar met thermische beveiliging, instelbereik 2,8-4 A en 690 V bedrijfsspanning.
58,44 48,30
3-polige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en een instelbereik van 3,5 tot 5 A. Geschikt voor 690 V met IP20-bescherming en 100 kA afschakelvermogen.
72,47 59,89
3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 0,9-1,25 A en 100 kA afschakelvermogen.
69,42 57,37
3-polige motorbeveiligingsschakelaar met 18-25 A instelbereik, 25 A nominale stroom en 11 kW vermogen bij 400 V. Voorzien van schroefaansluiting, IP20-bescherming en 97x97x45 mm.
106,86 88,31
Motorbeveiligingsschakelaar met 3 polen, schroefaansluiting en een instelbereik van 10 tot 16 A. Het inbouwapparaat heeft IP20-bescherming en een vermogen van 7,5 kW bij 400 V.
80,67 66,67
3-polige motorbeveiligingsschakelaar voor 690V met 59A continustroom, instelbereik 49-59A en 65kA afschakelvermogen. Inbouwapparaat met schroefaansluiting en draaiknop.
224,64 185,65
Motorbeveiligingsschakelaar met een instelbereik van 5,5 tot 8 A, 8 A continustroom en 690 V bedrijfsspanning. Voorzien van schroefaansluitingen, draaiknop en IP20-bescherming.
72,47 59,89
Driepolige motorbeveiligingsschakelaar met 0,35-0,5A instelbereik, 0,5A nominale stroom en 100kA afschakelvermogen. Voorzien van draaiknop, schroefaansluiting en IP20-behuizing.
61,08 50,48
Driefasige motorbeveiligingsschakelaar met schroefaansluiting, instelbereik van 32 tot 40 A en 690 V bedrijfsspanning. Geschikt voor 18,5 kW bij 400 V met IP20-bescherming.
197,34 163,09

3-polige motorbeveiligingsschakelaar met schroefaansluiting, instelbereik 22-32 A en 15 kW vermogen bij 400 V.

Verpakt per 1 stuk

Meer informatie

169,26 139,88

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

7 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

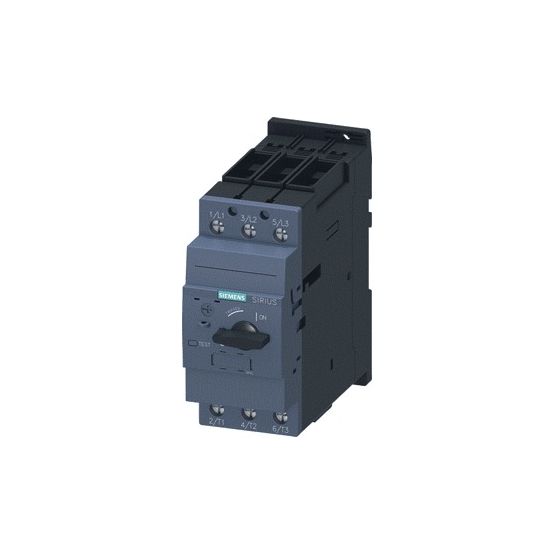

De Siemens 3RV2 motorbeveiligingsschakelaar 3RV20314EA10 is een inbouwapparaat met vaste inbouwtechniek, ontworpen voor het beveiligen van motoren binnen een instelbaar overbelastingsbereik van 22 tot 32 A.

Belangrijkste kenmerken

Deze Siemens motorbeveiligingsschakelaar uit de 3RV2-serie is geschikt voor een nominale continustroom van 32 A en een bedrijfsspanning tot 690 V. Het instelbare overbelastingsbereik van 22 tot 32 A maakt afstemming op de betreffende motorstroom mogelijk. De schakelaar is faseuitvalgevoelig en beschikt over thermische beveiliging.

De 3-polige uitvoering is voorzien van een magnetische uitschakeltechniek met een instelbereik voor onvertraagde kortsluitbeveiliging van 416 A. Het nominale afschakelvermogen bij 400 V AC bedraagt 65 kA. Voor aandrijvingen biedt de schakelaar een nominaal vermogen van 7,5 kW bij AC-3 230 V en 15 kW bij AC-3 400 V.

De motorbeveiligingsschakelaar heeft een schroefaansluiting voor het hoofdstroomcircuit en wordt bediend met een draaiknop. De beschermingsgraad is IP20. De afmetingen bedragen 149 mm diepte, 140 mm hoogte en 55 mm breedte, waardoor het apparaat geschikt is voor inbouwtoepassingen met vaste inbouwtechniek.

Kenmerken op een rij

Inbouwapparaat vaste inbouwtechniek, 3-polig
Instelbereik overbelastingsbeveiliging 22 - 32 A, nominale continustroom 32 A
Nominaal vermogen bij AC-3: 7,5 kW (230 V) en 15 kW (400 V)
Magnetische uitschakeltechniek met kortsluitinstelling 416 A, Icu 65 kA bij 400 V AC
Schroefaansluiting hoofdstroomcircuit, bediening met draaiknop, IP20 (149×140×55 mm)

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal polen	3
Apparaatbouwvorm	Inbouwapparaat vaste inb. techniek
Bedrijfsspanning (meetspanning)	690 V
Beschermingsgraad (IP)	IP20
Breedte	55 mm
Diepte	149 mm
Faseuitvalgevoelig	Ja
Hoogte	140 mm
Instelbereik onvertraagde kortsluitbeveiliging	416 A
Instelbereik overbelastingsbeveiliging	22-32 A
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Met thermische beveiliging	Ja
Nominale afschakelvermogen Icu bij 400 V, AC	65 kA
Nominale continustroom Lu	32 A
Nominale vermogen bij AC-3, 230 V	7.5 kW
Nominale vermogen bij AC-3, 400 V	15 kW
Uitschakeltechniek	Magnetisch
Uitvoering van het bedieningselement	Draaiknop
