Siemens 3RV2 - Motorbeveiligingsschakelaar 3RV20314XA10

Fabrikantnr:

3RV20314XA10 | 4011209945739

Siemens 3RV2 Motorbeveiligingsschakelaar 3RV20111GA10

Beschikbaar in 30 varianten:

3-polige motorbeveiligingsschakelaar met draaiknop en schroefaansluitingen voor 2,2 tot 3,2 A. Voorzien van thermische beveiliging, IP20-bescherming en 100 kA afschakelvermogen.
57,04 47,14
3-polige motorbeveiligingsschakelaar met draaiknop en schroefaansluiting.
84,24 69,62
3-polige motorbeveiligingsschakelaar met een instelbereik van 4,5 tot 6,3 A, geschikt voor 2,2 kW bij 400 V. Voorzien van schroefaansluiting, draaiknop en IP20-beschermingsgraad.
88,92 73,49
3-polige motorbeveiligingsschakelaar met draaiknop en schroefaansluiting, geschikt voor 690V. Met een instelbereik van 0,45-0,63A, thermische beveiliging en IP20-beschermingsgraad.
61,62 50,93
3-polige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en IP20. Instelbereik 3,5-5A, vermogen 1,5kW bij 400V, inclusief hulpcontact en thermische beveiliging.
88,92 73,49
3-polige motorbeveiligingsschakelaar met thermische beveiliging, instelbereik 1,4-2A en 690V. Voorzien van schroefaansluiting, draaiknop en IP20-behuizing van 97x97x45mm.
58,44 48,30
3-polige motorbeveiligingsschakelaar met schroefaansluiting, instelbereik 35-45A en 45A nominale stroom. Geschikt voor 690V, 22kW bij 400V en IP20-bescherming voor vaste inbouw.
216,84 179,21
Motorbeveiligingsschakelaar met draaiknop, instelbereik 13-20 A en 20 A nominale stroom.
88,14 72,84
Driepolige motorbeveiligingsschakelaar met draaiknop en schroefaansluiting, instelbaar van 4,5 tot 6,3 A. Geschikt voor 2,2 kW bij 400 V met IP20 en 100 kA afschakelvermogen.
62,65 51,78
3-polige motorbeveiligingsschakelaar met thermische en magnetische beveiliging, instelbereik 0,28-0,4 A en 100 kA afschakelvermogen.
61,08 50,48
3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 0,22-0,32 A en 4,2 A kortsluitbeveiliging. Geschikt voor 690 V met schroefaansluiting en IP20-bescherming.
61,08 50,48
Motorbeveiligingsschakelaar met drie polen, 690V bedrijfsspanning en 3,5-5A instelbereik. Voorzien van thermische beveiliging, IP20-bescherming en 100kA afschakelvermogen bij 400V.
75,66 62,53
3-polige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en IP20-bescherming. Instelbereik 0,55-0,8A, 690V bedrijfsspanning en 100kA afschakelvermogen bij 400V.
65,60 54,21
Motorbeveiligingsschakelaar met een instelbereik van 9 tot 12,5 A, 5,5 kW vermogen bij 400V en magnetische uitschakeltechniek. Voorzien van schroefaansluiting en IP20-bescherming.
70,60 58,35
Motorbeveiligingsschakelaar met draaiknop, instelbereik 27-32 A en 32 A nominale stroom.
135,72 112,17
3-polige motorbeveiligingsschakelaar met schroefaansluiting, instelbereik 22-32 A en 15 kW vermogen bij 400 V.
169,26 139,88
3-polige motorbeveiligingsschakelaar met thermische en magnetische beveiliging, instelbereik 54-65 A en 65 A nominale stroom. Geschikt voor 30 kW bij 400 V met IP20-bescherming.
224,64 185,65
3-polige motorbeveiligingsschakelaar met thermische en magnetische beveiliging, een instelbereik van 1,1 tot 1,6 A en schroefaansluiting. Geschikt voor 690 V met IP20-bescherming.
69,42 57,37
3-polige motorbeveiligingsschakelaar met schroefaansluiting en draaiknop. Het instelbereik is 1,8–2,5 A, de kortsluitbeveiliging 33 A en het afschakelvermogen 100 kA bij 400 V.
75,66 62,53
Motorbeveiligingsschakelaar met een instelbereik van 10–16 A, 690 V spanning en 7,5 kW vermogen bij 400 V. Voorzien van thermische beveiliging en IP20-bescherming.
88,14 72,84
Driepolige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en thermische beveiliging. Instelbereik 1,8-2,5 A, geschikt voor 0,75 kW bij 400 V en IP20 beschermd.
72,47 59,89
3-polige motorbeveiligingsschakelaar met thermische beveiliging, instelbereik 2,8-4 A en 690 V bedrijfsspanning.
58,44 48,30
3-polige motorbeveiligingsschakelaar met draaiknop, schroefaansluiting en een instelbereik van 3,5 tot 5 A. Geschikt voor 690 V met IP20-bescherming en 100 kA afschakelvermogen.
72,47 59,89
3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 0,9-1,25 A en 100 kA afschakelvermogen.
69,42 57,37
3-polige motorbeveiligingsschakelaar met 18-25 A instelbereik, 25 A nominale stroom en 11 kW vermogen bij 400 V. Voorzien van schroefaansluiting, IP20-bescherming en 97x97x45 mm.
106,86 88,31
Motorbeveiligingsschakelaar met 3 polen, schroefaansluiting en een instelbereik van 10 tot 16 A. Het inbouwapparaat heeft IP20-bescherming en een vermogen van 7,5 kW bij 400 V.
80,67 66,67
3-polige motorbeveiligingsschakelaar voor 690V met 59A continustroom, instelbereik 49-59A en 65kA afschakelvermogen. Inbouwapparaat met schroefaansluiting en draaiknop.
224,64 185,65
Motorbeveiligingsschakelaar met een instelbereik van 5,5 tot 8 A, 8 A continustroom en 690 V bedrijfsspanning. Voorzien van schroefaansluitingen, draaiknop en IP20-bescherming.
72,47 59,89
Driepolige motorbeveiligingsschakelaar met 0,35-0,5A instelbereik, 0,5A nominale stroom en 100kA afschakelvermogen. Voorzien van draaiknop, schroefaansluiting en IP20-behuizing.
61,08 50,48
Driefasige motorbeveiligingsschakelaar met schroefaansluiting, instelbereik van 32 tot 40 A en 690 V bedrijfsspanning. Geschikt voor 18,5 kW bij 400 V met IP20-bescherming.
197,34 163,09

3-polige motorbeveiligingsschakelaar voor 690V met 59A continustroom, instelbereik 49-59A en 65kA afschakelvermogen. Inbouwapparaat met schroefaansluiting en draaiknop.

Verpakt per 1 stuk

Meer informatie

224,64 185,65

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

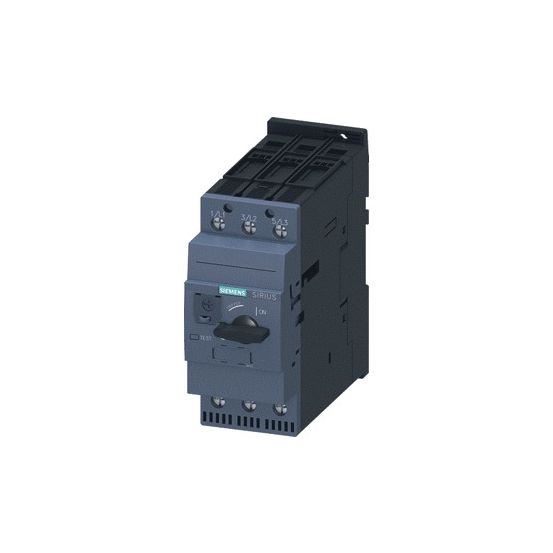

De Siemens 3RV2 motorbeveiligingsschakelaar type 3RV20314XA10 is een inbouwapparaat met schroefaansluiting, ontworpen voor driefasige toepassingen en voorzien van instelbare overbelastings- en kortsluitbeveiliging.

Belangrijkste kenmerken

Deze Siemens motorbeveiligingsschakelaar uit de 3RV2-serie heeft een nominale continustroom van 59 A en een instelbereik voor de overbelastingsbeveiliging van 49 tot 59 A. Het apparaat is faseuitvalgevoelig en uitgerust met thermische beveiliging. De uitschakeltechniek is magnetisch en het nominale afschakelvermogen Icu bij 400 V AC bedraagt 65 kA.

De schakelaar is geschikt voor een bedrijfsspanning (meetspanning) van 690 V en is uitgevoerd als inbouwapparaat met vaste inbouwtechniek. De aansluitwijze van het hoofdstroomcircuit is een schroefaansluiting en de schakelaar beschikt over 3 polen. De nominale vermogens bij AC-3 zijn 15 kW bij 230 V en 30 kW bij 400 V.

De Siemens 3RV20314XA10 heeft een beschermingsgraad IP20 en afmetingen van 149 x 140 x 55 mm (diepte x hoogte x breedte). Het instelbereik voor de onvertraagde kortsluitbeveiliging ligt op 845 A. De schakelaar is uitgevoerd met een draaiknop als bedieningselement en heeft geen geïntegreerd hulpcontact of onderspanningsspoel.

Kenmerken op een rij

Nominale continustroom: 59 A, instelbereik overbelastingsbeveiliging 49–59 A
Nominaal afschakelvermogen Icu bij 400 V AC: 65 kA
Nominaal vermogen bij AC-3: 15 kW (230 V) en 30 kW (400 V)
Inbouwapparaat met schroefaansluiting, 3-polig, bediening via draaiknop
Beschermingsgraad IP20 en afmetingen 149 x 140 x 55 mm (dxhxb)

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal polen	3
Apparaatbouwvorm	Inbouwapparaat vaste inb. techniek
Bedrijfsspanning (meetspanning)	690 V
Beschermingsgraad (IP)	IP20
Breedte	55 mm
Diepte	149 mm
Faseuitvalgevoelig	Ja
Hoogte	140 mm
Instelbereik onvertraagde kortsluitbeveiliging	845 A
Instelbereik overbelastingsbeveiliging	49-59 A
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Met thermische beveiliging	Ja
Nominale afschakelvermogen Icu bij 400 V, AC	65 kA
Nominale continustroom Lu	59 A
Nominale vermogen bij AC-3, 230 V	15 kW
Nominale vermogen bij AC-3, 400 V	30 kW
Uitschakeltechniek	Magnetisch
Uitvoering van het bedieningselement	Draaiknop
Vaak gebruikte artikelnummers	10323149 \| 2850152913 \| 9874145
