Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact en schakelstang. Geschikt voor IP66/IP67, met metrische kabelinvoer en een momentschakeling.

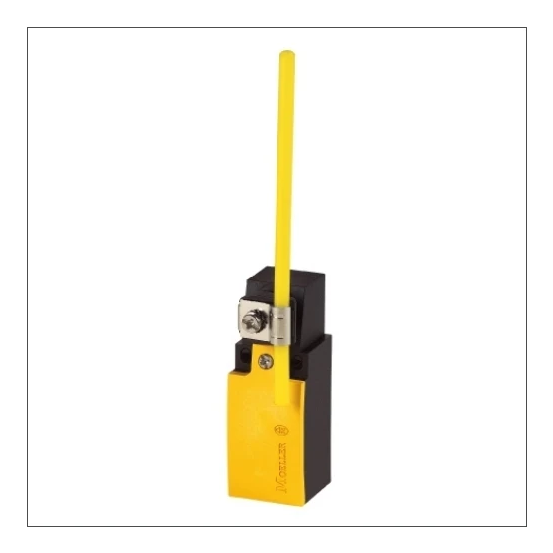

De Eaton LSM-11S/RR eindschakelaar is een veiligheidseindschakelaar met metalen behuizing, uitgevoerd met schakelstang en geschikt voor toepassingen waar een momentschakeling met 1 maak- en 1 verbreekcontact vereist is.
Belangrijkste kenmerken
Deze Eaton LSM-11S/RR veiligheidseindschakelaar uit de LS/LSM-serie is voorzien van een kubusvormige metalen behuizing met afmetingen van 31 x 205 mm. De behuizing is uitgevoerd volgens DIN EN 50041 en biedt een beschermingsgraad van IP66/IP67, waardoor de schakelaar is afgeschermd tegen stof en water volgens deze classificatie.
De eindschakelaar heeft een schakelfunctie als momentschakeling met 1 maakcontact en 1 verbreekcontact (1M+1V) en is gedwongen openend en geschikt voor veiligheidsfunctie. Het bedieningselement is een schakelstang/bedieningsstang met rolstootnok haaks, waarbij de sensor een breedte van 31 mm, hoogte van 61 mm en lengte van 33,5 mm heeft.
Voor de elektrische specificaties is de LSM-11S/RR geschikt voor nominale bedrijfsstromen Ie bij AC-15 van 6 A (bij 24 V, 125 V en 230 V) en bij DC-13 van 3 A (24 V), 0,8 A (125 V) en 0,3 A (230 V). De elektrische aansluiting gebeurt via kabelinvoer metrisch. De schakelaar is ontworpen voor gebruik bij omgevingstemperaturen tussen -25 en 70 °C.
Kenmerken op een rij
Veiligheidseindschakelaar Eaton LSM-11S/RR met 1 maak- en 1 verbreekcontact (1M+1V)
Metalen kubusbehuizing volgens DIN EN 50041, afmetingen 31 x 205 mm
Beschermingsgraad IP66/IP67, geschikt voor omgevingstemperaturen van -25 tot 70 °C
Bediening via schakelstang/bedieningsstang met rolstootnok haaks, sensormaat 31 x 61 x 33,5 mm
Nominale bedrijfsstroom Ie AC-15: 6 A (24/125/230 V), DC-13: 3/0,8/0,3 A (24/125/230 V), kabelinvoer metrisch
