Kunststof eindschakelaar met stootnok, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Geschikt voor veiligheidsfuncties met IP66/IP67-bescherming en een metrische kabelinvoer.

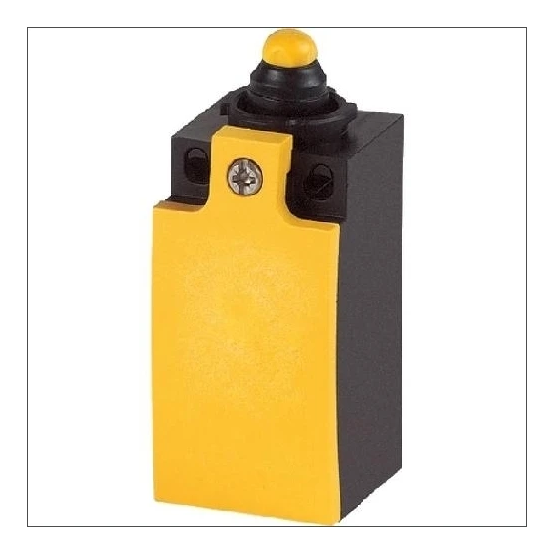

De Eaton LS-S11D eindschakelaar is een kunststof eindschakelaar uit de LS-serie met 1 maak- en 1 verbreekcontact en een stootnok als bedieningselement.
Belangrijkste kenmerken
Deze Eaton LS-S11D eindschakelaar heeft een kubusvormige kunststof behuizing en is voorzien van een stootnok met recht uitgelijnde rolstootnok als bedieningselement. De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact, aangevuld met 1 veiligheidshulpcontact en een gedwongen contactfunctie zonder momentschakeling.
De eindschakelaar is geschikt voor veiligheidsfunctie en biedt een beschermingsgraad IP66/IP67. De elektrische aansluiting gebeurt via een metrische kabelinvoer. De nominale bedrijfsstromen bedragen 6 A bij AC-15 voor 24 V, 125 V en 230 V, en respectievelijk 3 A, 0,8 A en 0,3 A bij DC-13 voor 24 V, 125 V en 230 V.
Met een sensordiepte van 33,5 mm, een breedte van 31 mm en een hoogte van 61 mm is de afmeting van de schakelaar compact. De schakelaar heeft geen elektronische uitgang en geen status-indicatie en is bedoeld voor gebruik bij omgevingstemperaturen tussen -25 °C en 70 °C.
Kenmerken op een rij
Kunststof behuizing in kubusvorm
Bedieningselement: stootnok met rolstootnok recht
1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact
Beschermingsgraad IP66/IP67, geschikt voor veiligheidsfunctie
Nominale stroom: 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13
