Eindschakelaar met rolhefboom, 1 maakcontact, 1 verbreekcontact en gedwongen schakelcontact. De kunststof behuizing voldoet aan IP66/IP67 en is geschikt voor 6A bij AC-15.

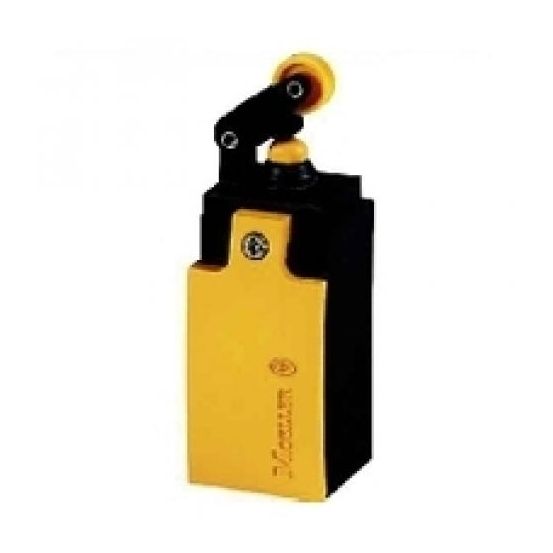

De Eaton LS eindschakelaar LS-11/L is een compacte eindschakelaar met rolhefboom en kunststof behuizing, geschikt voor toepassingen met een gedwongen schakelcontact.
Belangrijkste kenmerken
Deze Eaton LS-11/L eindschakelaar is uitgevoerd met een rolhefboom als bedieningselement en een haakse rolhefboom als bekrachtigingslichaam. De kubusvormige kunststof behuizing is volgens DIN EN 50047 uitgevoerd en heeft een sensorgrootte van 31 x 61 x 33,5 mm (breedte x hoogte x lengte).
De schakelaar beschikt over 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact, met een gedwongen openend contact en een schakelfunctie zonder momentschakeling. De nominale bedrijfsstromen bedragen 6 A bij AC-15 (24 V, 125 V en 230 V) en tot 3 A bij DC-13 (24 V), afhankelijk van de spanning.
Met een beschermingsgraad van IP66/IP67 en NEMA 4X en een toegestane omgevingstemperatuur tijdens bedrijf van -25 tot 70 °C is de eindschakelaar beschermd tegen invloeden van buitenaf. De elektrische aansluiting gebeurt via kabelinvoer metrisch en de schakelaar is geschikt voor veiligheidsfunctie, met gedwongen openend contact en zonder elektronische uitgang.
