Eindschakelaar met stootnok, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Geschikt voor veiligheidsfuncties met IP66/IP67-bescherming en een nominale stroom van 6A bij AC-15.

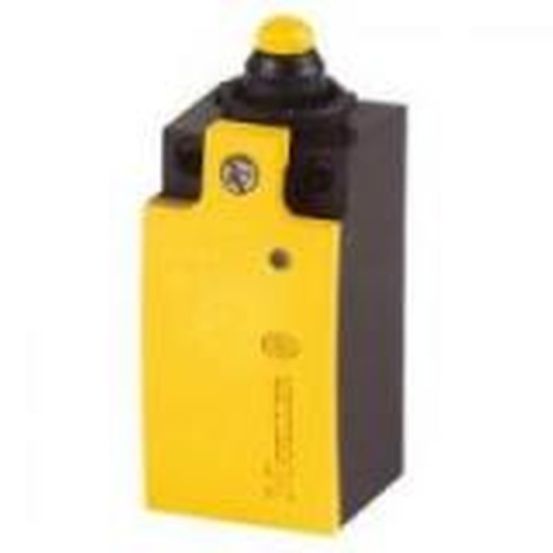

De Eaton LS-11 eindschakelaar uit de LS-serie is een industriële eindschakelaar met stootnok-bediening en kunststof behuizing, ontworpen voor toepassingen met persoon- en procesfunctie.
Belangrijkste kenmerken
Deze Eaton LS-11 eindschakelaar is uitgevoerd met een stootnok als bedieningselement en een kubusvormige kunststof behuizing. De schakelfunctie is gedwongen contact (niet momentgerelateerd) en niet vergrendelend, met zowel maak- als verbreekcontacten en een extra veiligheidshulpcontact.
De behuizing voldoet aan DIN EN 50041 en biedt een hoge beschermingsgraad van IP66/IP67 en NEMA 4X. De schakelaar is geschikt voor veiligheidsfuncties en is voorzien van gedwongen openende contacten. De elektrische aansluiting gebeurt via kabelinvoer metrisch.
Met een sensorbreedte van 31 mm, een sensorhoogte van 61 mm en een sensorlengte van 33,5 mm is de eindschakelaar compact. De nominale bedrijfsstromen bedragen 6 A bij AC-15 (24 V, 125 V en 230 V) en tot 3 A bij DC-13 (24 V), met lagere waarden bij hogere DC-spanningen. De bedrijfs-omgevingstemperatuur ligt tussen -25 °C en 70 °C.
