Kunststof eindschakelaar met rolhefboom, 1 maak- en 1 verbreekcontact met gedwongen werking. Geschikt voor veiligheidsfuncties, IP66/IP67 beschermd en 6A bij 230V AC-15.

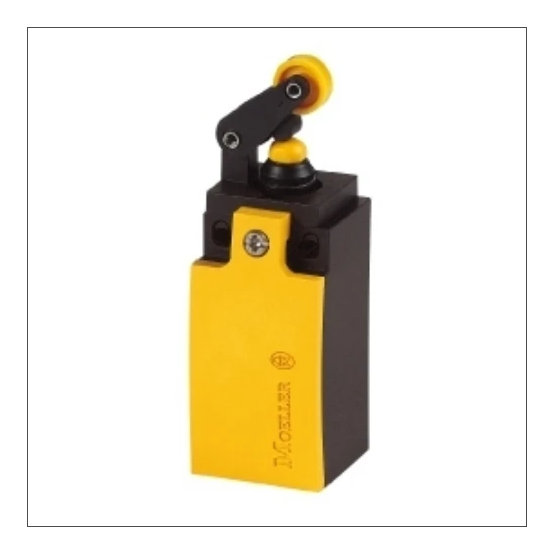

De EATON LS-11D/L eindschakelaar is een kunststof eindschakelaar uit de LS-serie met rolhefboom, uitgevoerd met 1 maak- en 1 verbreekcontact.
Belangrijkste kenmerken
Deze EATON LS-11D/L eindschakelaar is uitgevoerd met een rolhefboom als bedieningselement en bekrachtigingslichaam. De behuizing heeft een kubusvorm en is vervaardigd uit kunststof. De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact en heeft een schakelfunctie zonder momentschakeling met gedwongen contactwerking.
De eindschakelaar is geschikt voor veiligheidsfunctie en heeft een beschermingsgraad IP66/IP67. De elektrische aansluiting gebeurt via een metrische kabelinvoer. De sensor heeft een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm, terwijl de totale hoogte 96 mm bedraagt. De behuizing is volgens DIN EN 50041 uitgevoerd.
De nominale bedrijfsstromen bedragen 6 A bij AC-15 voor 24 V, 125 V en 230 V, en bij DC-13 3 A (24 V), 0,8 A (125 V) en 0,3 A (230 V). De eindschakelaar kan worden ingezet binnen een omgevingstemperatuur van -25 tot 70 °C en is bedoeld voor persoon en proces.
Kenmerken op een rij
Uitvoering bedieningselement: rolhefboom
1 maakcontact en 1 verbreekcontact
Geschikt voor veiligheidsfunctie en gedwongen openend
Beschermingsgraad IP66/IP67
Nominale bedrijfsstroom AC-15: 6 A bij 24 V, 125 V en 230 V
