Eindschakelaar met veerstaaf en momentschakeling, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. De kunststof behuizing voldoet aan IP66/IP67 en DIN EN 50041.

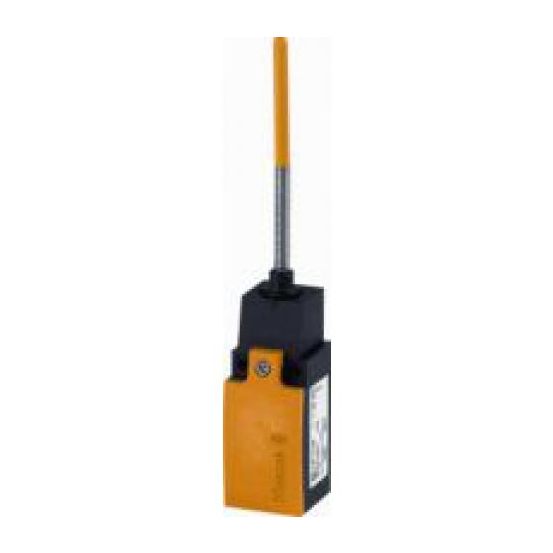

De Eaton LS eindschakelaar LS-11S/S is een standaard eindschakelaar met veerstaafbediening, uitgevoerd in een kubusvormige kunststof behuizing en geschikt voor toepassingen binnen de LS-serie eindschakelaars.
Belangrijkste kenmerken
Deze Eaton LS-11S/S eindschakelaar is uitgevoerd met een veerstaaf als bedieningselement en bekrachtigingslichaam. De schakelfunctie is een momentschakeling, met 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact. De behuizing is kubusvormig en uitgevoerd volgens DIN EN 50041.
De eindschakelaar heeft een kunststof behuizing met een beschermingsgraad van IP66/IP67 en NEMA 4X. De elektrische aansluiting gebeurt via een metrische kabelinvoer, zonder elektronische uitgang en zonder status-indicatie.
Qua afmetingen heeft de sensor een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm, waarbij de uitlijning van het bedieningselement is uitgevoerd als rolstootnok haaks. De nominale bedrijfsstromen bedragen onder andere 6 A bij AC-15 (24 V, 125 V en 230 V) en 3 A bij DC-13 (24 V). De eindschakelaar is geschikt voor gebruik bij omgevingstemperaturen van -25 tot 70 °C.
