Eaton LS - Eindschakelaar LS-11S/RLA

Fabrikantnr:

266119 | 4015082661199

Beschikbaar in 12 varianten:

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.
32,48 26,84
Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.
58,67 48,49
Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.
35,50 29,34
Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.
27,84 23,01
Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.
48,85 40,37
Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.
27,84 23,01
Eindschakelaar met rolstootnok, kunststof behuizing en 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
26,03 21,51
Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.
24,27 20,06
Mechanische eindschakelaar met zwenkhefboom en rolstootnok, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
43,14 35,65
Veiligheidseindschakelaar met 1 maak- en 1 verbreekcontact en gedwongen schakeling. De kunststof behuizing heeft beschermingsgraad IP66 en is geschikt voor -25 tot 70 °C.
61,54 50,86
Eindschakelaar met rolstootnok en kunststof behuizing, voorzien van 2 maakcontacten. Geschikt voor 6A bij AC-15, met IP66/IP67 bescherming en een bereik van -25 tot 70 °C.
24,27 20,06
Veiligheidseindschakelaar met metalen kubusbehuizing, rolstootnok en 1 maak- en 1 verbreekcontact. Geschikt voor veiligheidsfuncties met IP66/67-bescherming en 6A nominale stroom.
39,01 32,24

Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.

Verpakt per 1 stuk

Meer informatie

35,50 29,34

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

12 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

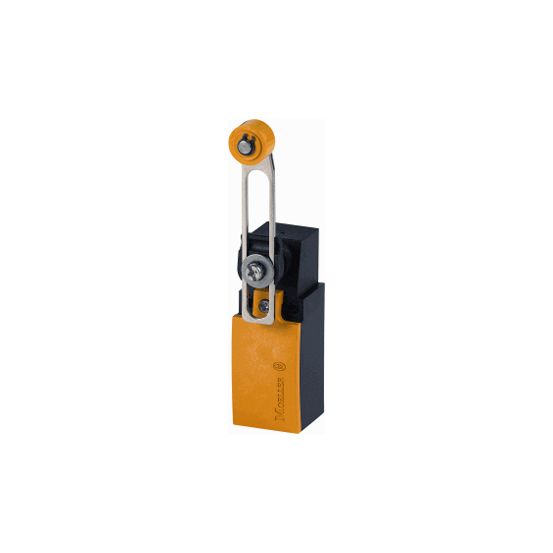

De Eaton LS eindschakelaar LS-11S/RLA is een mechanische eindschakelaar met verstelbare zwenkhefboom en rolstootnok, uitgevoerd in een kubusvormige kunststof behuizing.

Belangrijkste kenmerken

Deze Eaton LS-11S/RLA eindschakelaar is uitgevoerd met een verstelbare zwenkhefboom met rolstootnok haaks, waarmee de schakeling mechanisch wordt bediend. De schakelaar heeft een momentschakelfunctie en beschikt over 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact, met gedwongen openend contact en geschiktheid voor veiligheidsfunctie.

De behuizing is van kunststof in kubusvorm en is volgens norm DIN EN 50041. De schakelaar heeft een beschermingsgraad IP66/67 en een NEMA-beschermingsgraad 4X. De uitvoering van de elektrische aansluiting is via kabelinvoer metrisch en de uitgang is niet-elektronisch. De schakelaar heeft geen status-indicatie en geen vergrendelende schakelfunctie.

De LS-11S/RLA is geschikt voor gebruik binnen een omgevingstemperatuur van -25 tot 70 °C. De nominale bedrijfsstromen bedragen bij AC-15 6 A (24 V, 125 V en 230 V) en bij DC-13 3 A (24 V), 0,8 A (125 V) en 0,3 A (230 V). De sensordimensies zijn een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm, terwijl de totale hoogte 172 mm bedraagt.

Kenmerken op een rij

Uitvoering bedieningselement: verstelbare zwenkhefboom met rolstootnok haaks
Contactconfiguratie: 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact
Beschermingsgraad: IP66/67 en NEMA 4X
Nominale bedrijfsstromen: 6 A (AC-15, 24/125/230 V) en tot 3 A (DC-13, 24 V)
Geschikt voor veiligheidsfunctie met gedwongen openend contact

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	1
Aantal contacten als wisselcontact	0
Aantal veiligheidshulpcontacten	1
Behuizing volgens norm	DIN EN 50041
Bekrachtigingslichaam	Zwenkhefboom verstelbaar
Beschermingsgraad (IP)	IP66/67
Beschermingsgraad (NEMA)	Overig
Bouwvorm behuizing	Kubus
Breedte sensor	31 mm
Breedte	31 mm
Coating behuizing	Overig
Diameter sensor	0 mm
Explosieveiligheidscategorie voor gas	Geen
Explosieveiligheidscategorie voor stof	Geen
Functie	Persoon en proces
Gedwongen openend	Ja
Geschikt voor veiligheidsfunctie	Ja
Hoogte sensor	61 mm
Hoogte	172 mm
Lengte sensor	33.5 mm
Materiaal behuizing	Kunststof
Met status-indicatie	Nee
Nominale bedrijfsstroom Ie bij AC-15, 125 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V	6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V	0.8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V	0.3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V	3 A
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Opmerking	N.v.t.
Schakelfunctie vergrendelend	Nee
Schakelfunctie	Momentschakeling
Schakelpunt instelbaar	Nee
Uitgang elektronisch	Nee
Uitlijning van het bedieningselement	Rolstootnok haaks
Uitvoering elektrische aansluiting	Kabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatie	Geen
Uitvoering van de interface	Geen
Uitvoering van het bedieningselement	Zwenkhefboom verstelbaar
Vaak gebruikte artikelnummers	10121778 \| 2700386848 \| 2823722
