Eindschakelaar met 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met verstelbare rolhefboom. De kunststof behuizing heeft IP66/IP67-bescherming en gedwongen openende contacten.

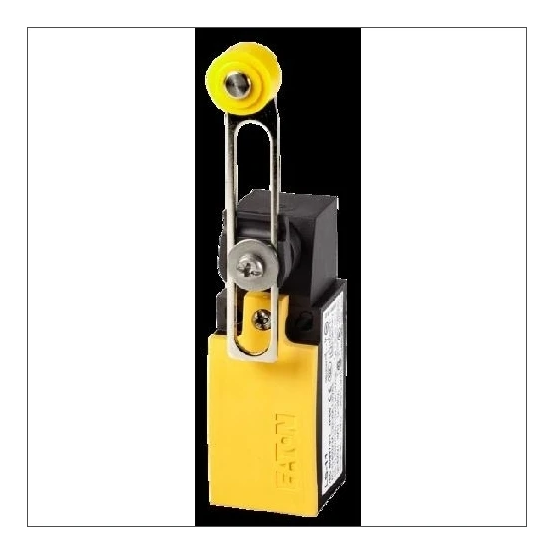

De Eaton LS-S11/RLA eindschakelaar uit de LS-serie is een mechanische eindschakelaar met 1 maak- en 1 verbreekcontact en een verstelbare rolhefboom, uitgevoerd in een kubusvormige kunststof behuizing.
Belangrijkste kenmerken
Deze Eaton LS-S11/RLA eindschakelaar beschikt over 1 maakcontact en 1 verbreekcontact en bevat 1 veiligheidshulpcontact. De schakelfunctie is uitgevoerd als gedwongen contact (niet momentgerelateerd) en is niet vergrendelend. De schakelaar is geschikt voor veiligheidsfuncties en heeft gedwongen openende contacten.
De bediening gebeurt via een verstelbare rolhefboom met rolstootnok haaks. De behuizing is kubusvormig en vervaardigd uit kunststof. De elektrische aansluiting vindt plaats via een metrische kabelinvoer en de schakelaar heeft geen elektronische uitgang en geen status-indicatie.
Met een beschermingsgraad van IP66/IP67 en NEMA 4X en een bedrijfsomgevingstemperatuur van -25 tot 70 °C is deze eindschakelaar geschikt voor gebruik in uiteenlopende omgevingscondities. De nominale bedrijfsstromen bedragen 6 A bij AC-15 (24 V, 125 V en 230 V) en respectievelijk 3 A, 0,8 A en 0,3 A bij DC-13 (24 V, 125 V en 230 V).
Kenmerken op een rij
1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact
Schakelfunctie: gedwongen contact (niet momentgerelateerd), gedwongen openend en geschikt voor veiligheidsfunctie
Bedieningselement: rolhefboom verstelbaar met rolstootnok haaks
Kunststof kubusbehuizing met beschermingsgraad IP66/IP67 en NEMA 4X
Nominale bedrijfsstroom: 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13 (24/125/230 V)
