Veiligheidseindschakelaar met kunststof behuizing, twee verbreekcontacten en twee veiligheidshulpcontacten. De schakelaar heeft IP66-beschermingsgraad en een metrische kabelinvoer.

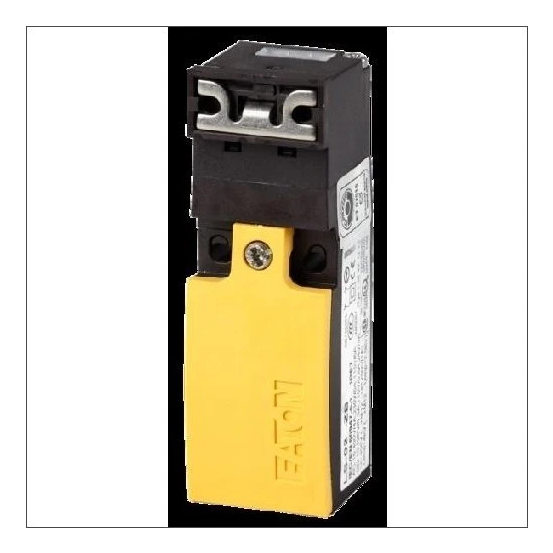

De EATON LS-S02-ZB veiligheidseindschakelaar is een eindschakelaar uit de LS-serie met kunststof behuizing en 2 verbreekcontacten, geschikt voor veiligheidsfuncties in industriële toepassingen.
Belangrijkste kenmerken
Deze EATON LS-S02-ZB veiligheidseindschakelaar beschikt over 2 verbreekcontacten en 2 veiligheidshulpcontacten. De schakelfunctie is een gedwongen contact (niet momentgerelateerd) zonder vergrendeling en zonder elektronische uitgang. De schakelaar is geschikt voor veiligheidsfuncties en heeft geen status-indicatie.
De eindschakelaar is uitgevoerd met een kubusvormige kunststof behuizing en heeft een metrische kabelinvoer als elektrische aansluiting. De sensorafmetingen bedragen circa 30 mm breedte, 33,35 mm lengte en 96 mm hoogte. De beschermingsgraad is IP66 volgens meerdere bronnen, met een opgegeven NEMA-beschermingsgraad 13.
De schakelaar ondersteunt nominale bedrijfsstromen Ie van 6 A bij AC-15 (125 V en 230 V) en 10 A bij AC-15 (24 V). Voor DC-13 bedraagt de nominale bedrijfsstroom 3 A bij 24 V, 0,8 A bij 125 V en 0,3 A bij 230 V. De opgegeven omgevingstemperatuur tijdens bedrijf ligt tussen -25 °C en 70 °C.
Kenmerken op een rij
2 verbreekcontacten en 2 veiligheidshulpcontacten
Schakelfunctie: gedwongen contact (niet momentgerelateerd), niet vergrendelend
Kubusvormige kunststof behuizing met kabelinvoer metrisch
Beschermingsgraad IP66 en NEMA 13
Nominale bedrijfsstroom Ie tot 10 A bij AC-15, 24 V en tot 3 A bij DC-13, 24 V
