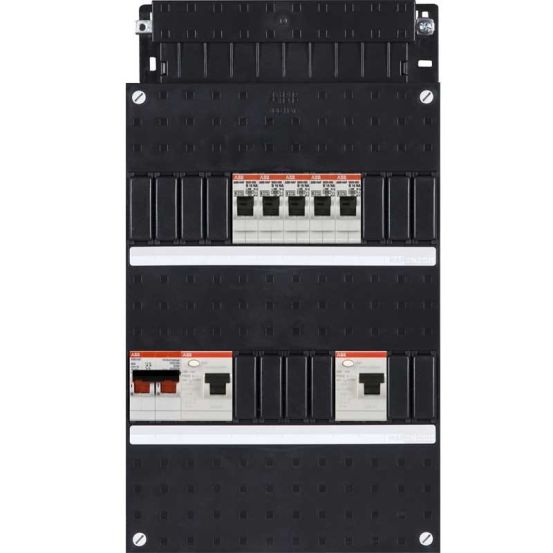

De ABB Haf Hafonorm groepenkast HAD3332-22+H42 is een 1-fase groepenkast met 5 groepen, 2 aardlekschakelaars en een hoofdschakelaar, voorzien van een Busboard voor het eenvoudig inklikken van installatieautomaten.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is uitgevoerd als 1-fase verdeler met in totaal 5 lichtgroepen achter 2 aardlekschakelaars van 30 mA en een hoofdschakelaar met een nominale stroom van 40 A. De beveiliging is uitgevoerd met installatie- en aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA.
De kast is voorzien van een Busboard spanningsrail, waardoor installatieautomaten eenvoudig kunnen worden inge klikt. Hierdoor kan het aantal groepen snel en zonder extra montagehandelingen worden uitgebreid. De kunststof opbouwkast in de kleur zwart heeft een beschermingsgraad IP20 en is uitgerust met een deksel als afdekking.
De behuizing heeft een hoogte van 390 mm, een breedte van 220 mm en een diepte van 90 mm, met een breedte van 24 module-eenheden. De groepenkast is uitbreidbaar dankzij de aanbouwmogelijkheid en is voorzien van een steekbare aardrail met buitenliggende aansluiting.
Kenmerken op een rij
1-fase groepenkast met 5 lichtgroepen en 2 aardlekschakelaars 30 mA
Voorzien van Busboard spanningsrail voor eenvoudig inklikken van installatieautomaten
Met hoofdschakelaar 40 A en installatie-/aardlekautomaten met karakteristiek B
Kunststof opbouwkast in zwart met IP20 beschermingsgraad
Afmetingen 390 x 220 x 90 mm, breedte 24 module-eenheden
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
