1-fase opbouwkast met 7 groepen (karakteristiek B), 40A hoofdschakelaar en twee 30mA aardlekschakelaars. De kunststof kast heeft een Busboard spanningsrail en meet 220x390x90 mm.

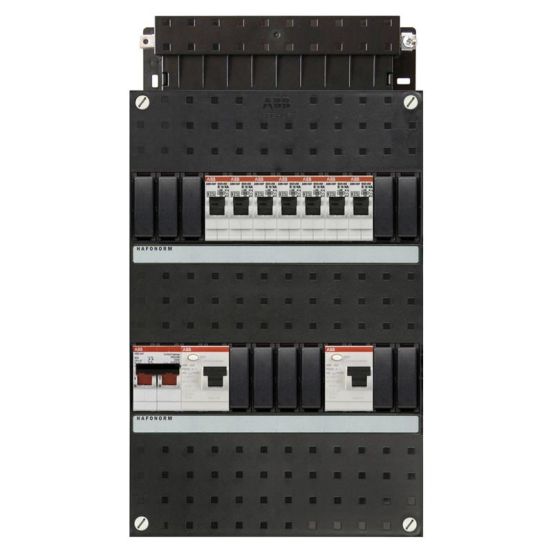

De ABB HAF Hafonorm groepenkast HAD3433-22+H42 is een complete 1-fase groepenkast met 7 groepen, uitgerust met aardlekschakelaars en hoofdschakelaar, geschikt als opbouwkast.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is een 1-fase uitvoering met in totaal 7 groepen, uitgevoerd met installatieautomaten met uitschakelkarakteristiek B. De kast is voorzien van een hoofdschakelaar met een nominale stroom van 40 A en twee aardlekschakelaars van 30 mA, waarbij alle 7 groepen achter de aardlekschakelaars zijn geplaatst.
De groepenkast is uitgerust met een Busboard spanningsrail, waardoor installatieautomaten eenvoudig kunnen worden ingeklikt om een elektrische verbinding te maken. Het betreft een opbouwkast met kunststof behuizing, voorzien van deksel als afdekking. De kast heeft een beschermingsgraad IP20 en is recyclebaar.
De groepenkast heeft een breedte van 220 mm, een hoogte van 390 mm en een diepte van 90 mm, met in totaal 2 rijen en 24 module-eenheden breedte. De behuizing is uitgevoerd in het zwart en beschikt over een dubbele aardlekbeveiliging (2 x RCD) met een nominale afschakelcapaciteit van 6 kA bij 230 V.
Kenmerken op een rij
1-fase groepenkast met 7 groepen en karakteristiek B
Voorzien van 2 aardlekschakelaars 30 mA en een hoofdschakelaar 40 A
Busboard spanningsrail voor eenvoudig inklikken van installatieautomaten
Opbouwkast met kunststof behuizing en IP20-beschermingsgraad
Afmetingen 220 mm breed, 390 mm hoog en 90 mm diep
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
