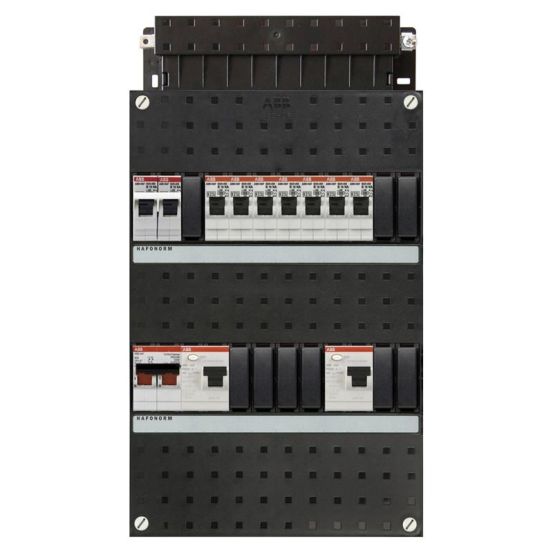

De ABB HAF Hafonorm groepenkast HAD3433-22F+H42 is een complete 1-fase groepenkast met hoofdschakelaar, aardlekschakelaars, zeven lichtgroepen en een kookgroep, uitgevoerd als opbouwmodel met compacte afmetingen.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is een 1-fase uitvoering met in totaal acht groepen, waarvan zeven lichtgroepen en één 1-fase kookgroep. De kast is voorzien van een hoofdschakelaar met een nominale stroom van 40 A en twee aardlekschakelaars van 30 mA. De beveiliging wordt gevormd door installatie- en aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA bij 230 V.
De groepenkast is uitgevoerd als opbouwmodel met een kunststof behuizing in de kleur zwart en heeft een beschermingsgraad IP20. Hij is voorzien van een Busboard spanningsrail, waarmee installatieautomaten eenvoudig ingestoken kunnen worden. De kast heeft twee rijen en een totale capaciteit van 24 module-eenheden en biedt aanbouwmogelijkheid. De afmetingen bedragen 390 mm hoogte, 220 mm breedte en 90 mm diepte.
Kenmerken op een rij
1-fase groepenkast met 7 lichtgroepen en 1-fase kookgroep
Hoofdschakelaar 40 A en 2 aardlekschakelaars 30 mA
Voorzien van Busboard voor eenvoudig inklikken van installatieautomaten
Opbouwbehuizing van zwart kunststof, IP20, 390 x 220 x 90 mm
Totaal 8 groepen, uitschakelkarakteristiek B, 6 kA bij 230 V
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
