3-fase groepenkast met 12 groepen, 3 aardlekschakelaars van 30 mA en een 4-polige 40A hoofdschakelaar. Deze kunststof opbouwkast van 390x220x90 mm heeft 24 modules en een Busboard.

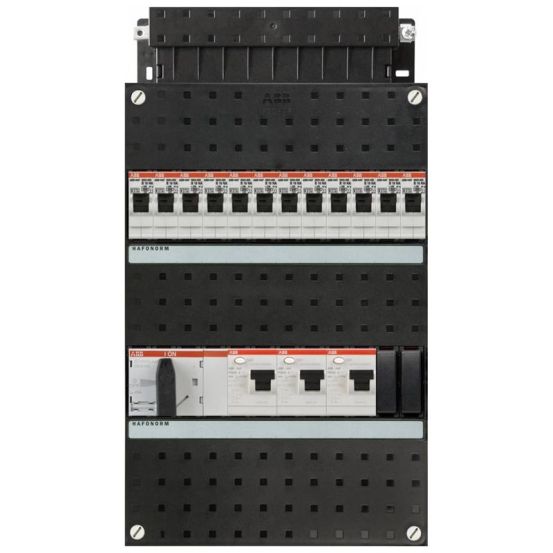

De ABB HAF Hafonorm groepenkast HAD343434-222+H 1SPF006905F0770 is een complete 3-fase groepenkast met 12 groepen, 3 aardlekschakelaars en een hoofdschakelaar, uitgevoerd in een compacte opbouwkast.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is een 3-fase uitvoering met in totaal 12 lichtgroepen, verdeeld over 3 aardlekschakelaars van 30 mA. De kast is voorzien van een 4-polige hoofdschakelaar met een nominale stroom van 40 A en heeft installatieautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA.
Het HAD type is uitgerust met een Busboard spanningsrail, waardoor installatieautomaten via een insteekcontact eenvoudig op de voedende kant kunnen worden ingeklikt. Dit maakt het uitbreiden met een extra groep gemakkelijk. De kast is open aan de onderkant, heeft uitwisselbare inzetstukken aan de zijkant en is uitgevoerd als opbouwkast van kunststof met een deksel en een beschermingsgraad van IP20.
De geassembleerde Hafonorm installatiekast heeft een hoogte van 390 mm, een breedte van 220 mm en een diepte van 90 mm, met in totaal 24 module-eenheden verdeeld over 2 rijen. De kast beschikt over een steekbare aardrail met een buitenliggende aansluiting en is geschikt als recyclebaar product.
Kenmerken op een rij
3-fase groepenkast met 12 groepen en 3 aardlekschakelaars 30 mA
Voorzien van 4-polige hoofdschakelaar 40 A
Busboard spanningsrail voor eenvoudig inklikken van installatieautomaten
Opbouwkast van kunststof met IP20-bescherming en deksel
Afmetingen 390 x 220 x 90 mm (h x b x d), 2 rijen en 24 module-eenheden
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
