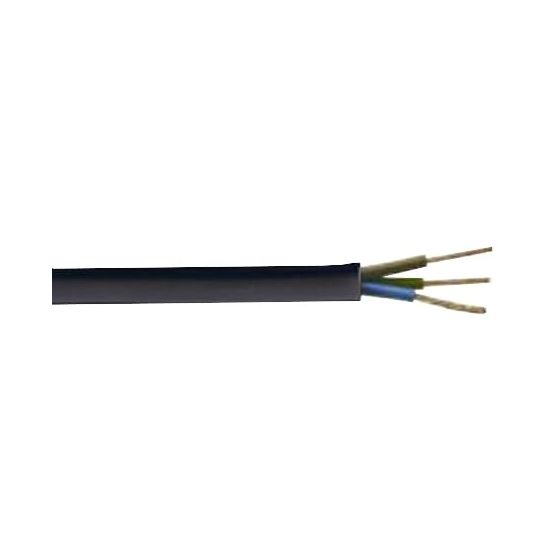

3-aderige vinyl aansluitsnoer van 0,75 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 300/500 V. De kabel heeft soepele koperen geleiders en een PVC-mantel.
De Donne vinyl aansluitsnoer wordt geleverd op een rol van 100 meter. Deze kabel beschikt over 3 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Dit vinyl aansluitsnoer van het merk Donne is voorzien van soepele koperen geleiders en een aardgeleider. De nominale spanning bedraagt 300/500 V. Zowel de mantel als de aderisolatie zijn vervaardigd uit polyvinylchloride (PVC) en de aders zijn voorzien van een adercodering volgens HD 308 S2.
De kabel valt onder CPR eurobrandklasse Eca conform EN 13501-6 en heeft een buitendiameter van circa 6,6 mm.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 0,75 mm² en soepel koper
Voorzien van een aardgeleider
Nominale spanning van 300/500 V
PVC mantel en aderisolatie met zwarte mantelkleur
CPR eurobrandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
3
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
6.6 mm
CLC
H05VV-F
Draagorgaan
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
64 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Zwart
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
