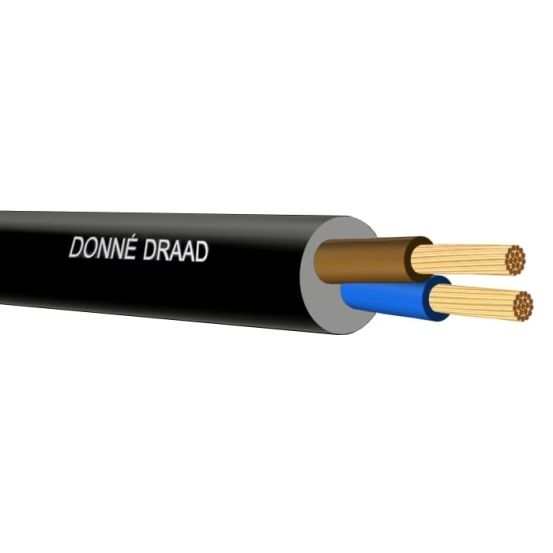

2-aderige VMVS vinyl aansluitsnoer van 0,75 mm² op een rol van 100 meter met een spanning van 300/300 V. Deze soepele kabel heeft een zwarte PVC-mantel en is brandvertragend.
De Donne vinyl aansluitsnoer wordt geleverd op een rol van 100 meter. Deze zwarte, ronde mantelleiding beschikt over 2 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
De kabel is voorzien van koperen geleiders van klasse 5, wat zorgt voor een soepele uitvoering. De aders zijn geïsoleerd met polyvinylchloride (PVC) en hebben een kleurcodering volgens HD 308 S2. Om de aders bevindt zich een zwarte PVC-mantel met een buitendiameter van circa 5,5 mm.
De nominale spanning bedraagt 300/300 V en de maximale toelaatbare geleidertemperatuur is 60 °C. Wat betreft het brandgedrag is de leiding brandvertragend volgens IEC 60332-1-2.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 0,75 mm²
Soepele koperen geleiders van klasse 5
PVC isolatie en zwarte PVC-mantel
Nominale spanning van 300/300 V
Brandvertragend volgens IEC 60332-1-2
Specificaties
Meer informatie
Aantal aders
2
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
5.5 mm
Buitendiameter
5.4 mm
CLC
H03VV-F
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
51 kg/km
Halogeenvrij volgens EN 60754-1/2
Nee
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Zwart
Mantelleiding
Ja
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens aanleggen
0.022 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigrad stationaire toepass/vast verlegd
30 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Mantelleiding
NEN
VMvS
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
300 V
Nom. spanning U0
300 V
Nominale geleiderdoorsnede
0.75 mm²
Nominale spanning U
300 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage
5-50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
