Frequentieregelaar met 3-fasen in- en uitgang, 1,5 kW vermogen en 3,6 A uitgangsstroom. Voorzien van 4 digitale ingangen, RS-485, diverse busprotocollen en IP20-bescherming.

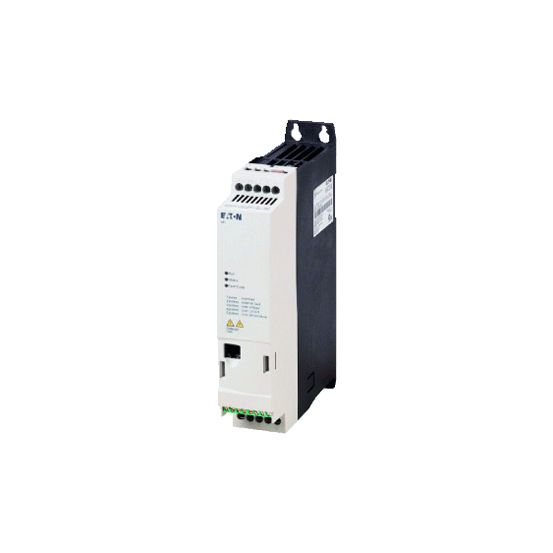

De Eaton DE1 Frequentieregelaar 180664 is een frequentieregelaar <= 1 kV uit de DE1-serie van Eaton, geschikt voor toepassingen met een netspanning van 380 - 480 V.
Belangrijkste kenmerken
Deze Eaton DE1 frequentieregelaar biedt een 3-fasen ingang en 3-fasen uitgang, met een nominale uitgangsstroom I2N van 3,6 A en een maximaal afgegeven vermogen van 1,5 kW bij zowel kwadratische als lineaire belasting. De regelaar werkt op een netfrequentie van 50/60 Hz en ondersteunt een maximale uitgangsspanning van 500 V en een maximale uitgangsfrequentie van 300 Hz. Het betreft een U-omvormer met een opgenomen vermogen van 47 W.
De frequentieregelaar is voorzien van 1 analoge ingang, 4 digitale ingangen en 1 seriële RS-485 interface. Daarnaast is er een PC-aansluiting aanwezig. Voor veldbus- en communicatietoepassingen ondersteunt dit toestel de protocollen MODBUS, CAN, EtherNet/IP en overige bussystemen. Er is geen geïntegreerde remchopper, geen bedieningselement en geen optische interface voorzien.
Met een IP20-beschermingsgraad en afmetingen van circa 230 x 169 x 45 mm (h x d x b) is de Eaton DE1 frequentieregelaar inzetbaar in zowel industriële omgevingen als in woon- en kantorenomgevingen, zoals in de artikelomschrijving is aangegeven.
Kenmerken op een rij
Netspanning 380 - 480 V, netfrequentie 50/60 Hz
3-fasen ingang en 3-fasen uitgang, nom. uitgangsstroom I2N 3,6 A
Maximaal afgegeven vermogen 1,5 kW en max. uitgangsfrequentie 300 Hz
Ondersteunt MODBUS, CAN, EtherNet/IP en overige bussystemen
Beschermingsgraad IP20, inzet in industriële én woon-/kantorenomgeving toegestaan
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
0
Aantal digitale ingangen
4
Aantal digitale uitgangen
0
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Diepte
169 mm
Geïntegreerde remchopper
Nee
Hoogte
230 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Ja
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
1.5 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
1.5 kW
Max. uitgangsfrequentie
300 Hz
Max. uitgangsspanning
500 V
Met bedieningselement
Nee
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
3.6 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
