3-fasen frequentieregelaar voor 5,5 kW met 11,3 A uitgangsstroom en 380-480 V netspanning. Voorzien van IP20-behuizing, 4 digitale ingangen, 1 analoge ingang en RS-485 interface.

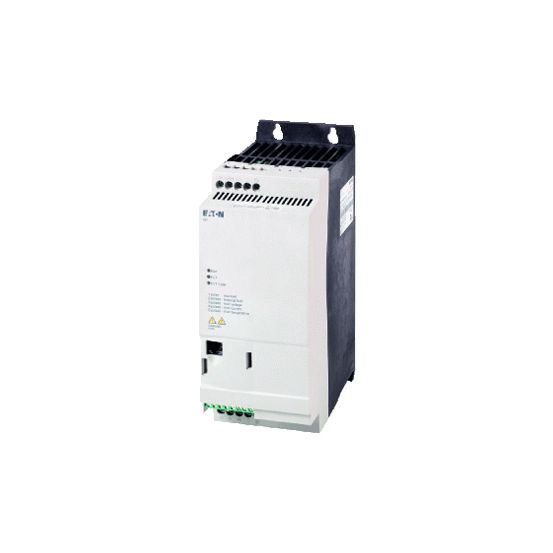

De Eaton DE1-34011FN-N20N frequentieregelaar (POWERXL DE1 serie, typenummer 174339) is een 3-fasen Speedstarter voor toepassingen tot 5,5 kW, met een netspanning van 380 - 480 V en een beschermingsgraad IP20.
Belangrijkste kenmerken
Deze Eaton DE1 frequentieregelaar is ontworpen voor 3-fasen installaties met een netspanning van 380 - 480 V en een netfrequentie van 50/60 Hz. De regelaar levert een nominale uitgangsstroom I2N van 11,3 A en ondersteunt een maximaal afgegeven vermogen van 5,5 kW bij zowel lineaire als kwadratische belasting. De maximale uitgangsfrequentie bedraagt 300 Hz bij een maximale uitgangsspanning van 500 V.
De DE1-34011FN-N20N is geschikt voor gebruik in zowel industriële omgevingen als woon- en kantorenomgevingen. Met een beschermingsgraad van IP20 en een compacte bouwvorm (230 x 169 x 90 mm) laat de frequentieregelaar zich eenvoudig integreren in bestaande installaties. De unit beschikt over 3-fasen ingang en 3-fasen uitgang.
Voor besturing en communicatie biedt deze frequentieregelaar 4 digitale ingangen en 1 analoge ingang. Daarnaast is er 1 seriële RS-485 interface aanwezig en wordt ondersteuning geboden voor de protocollen MODBUS, EtherNet/IP en overige bussystemen. De regelaar is uitgevoerd zonder geïntegreerde remchopper en zonder bedieningselement, maar is wel voorzien van een PC-aansluiting voor configuratie of monitoring.
Kenmerken op een rij
Vermogen tot 5,5 kW en nom. uitgangsstroom I2N 11,3 A
Netspanning 380 - 480 V, 3-fasen ingang en 3-fasen uitgang
Beschermingsgraad IP20, geschikt voor industriële én woon-/kantorenomgeving
4 digitale ingangen, 1 analoge ingang en 1 RS-485 interface
Ondersteunt MODBUS, EtherNet/IP en overige bussystemen, met PC-aansluiting
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
0
Aantal digitale ingangen
4
Aantal digitale uitgangen
0
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
90 mm
Diepte
169 mm
Geïntegreerde remchopper
Nee
Hoogte
230 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Ja
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
5.5 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
5.5 kW
Max. uitgangsfrequentie
300 Hz
Max. uitgangsspanning
500 V
Met bedieningselement
Nee
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
11.3 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
