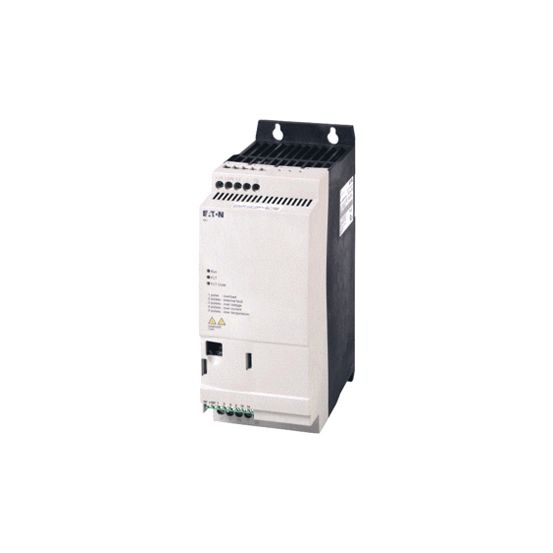

De Eaton DE1 frequentieregelaar type DE11-346D6FN-N20N (artikel 180666) is een driefasige frequentieomvormer < 1 kV met een nominale uitgangsstroom van 6,6 A en een maximaal afgegeven vermogen van 3 kW.
Belangrijkste kenmerken
Deze Eaton DE1 frequentieregelaar werkt op een netspanning van 380 - 480 V bij 50/60 Hz en is uitgevoerd als U-omvormer. De regelaar heeft een 3-fasen ingang en 3-fasen uitgang, met een maximale uitgangsspanning van 500 V en een maximale uitgangsfrequentie van 300 Hz. De nominale uitgangsstroom I2N bedraagt 6,6 A, met een maximaal afgegeven vermogen van 3 kW bij zowel lineaire als kwadratische belasting.
De frequentieregelaar is voorzien van 4 digitale ingangen en 1 analoge ingang, zonder digitale of analoge uitgangen. Communicatie is mogelijk via een seriële RS-485 interface en de regelaar ondersteunt onder andere de protocollen MODBUS, CAN, EtherNet/IP en overige bussystemen. Daarnaast is er een PC-aansluiting aanwezig, terwijl een bedieningselement en optische interface ontbreken.
Met een beschermingsgraad van IP20 en afmetingen van 230 x 169 x 90 mm (h x d x b) is deze frequentieregelaar geschikt voor inzet in zowel industriële omgevingen als woon- en kantorenomgevingen. De symmetrische netspanning- en netfrequentietolerantie bedragen elk 10%, en de unit heeft een opgenomen vermogen van 90 W. Een geïntegreerde remchopper of 4-kwadrantenbedrijf is niet voorzien.
Kenmerken op een rij
Netspanning 380 - 480 V, 3-fasen ingang en 3-fasen uitgang
Nominale uitgangsstroom I2N 6,6 A en maximaal afgegeven vermogen 3 kW
Maximale uitgangsfrequentie 300 Hz en maximale uitgangsspanning 500 V
1 analoge en 4 digitale ingangen, seriële RS-485 interface
Ondersteunt MODBUS, CAN, EtherNet/IP en overige bussystemen, met PC-aansluiting
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
0
Aantal digitale ingangen
4
Aantal digitale uitgangen
0
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
90 mm
Diepte
169 mm
Geïntegreerde remchopper
Nee
Hoogte
230 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Ja
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
3 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
3 kW
Max. uitgangsfrequentie
300 Hz
Max. uitgangsspanning
500 V
Met bedieningselement
Nee
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
6.6 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
