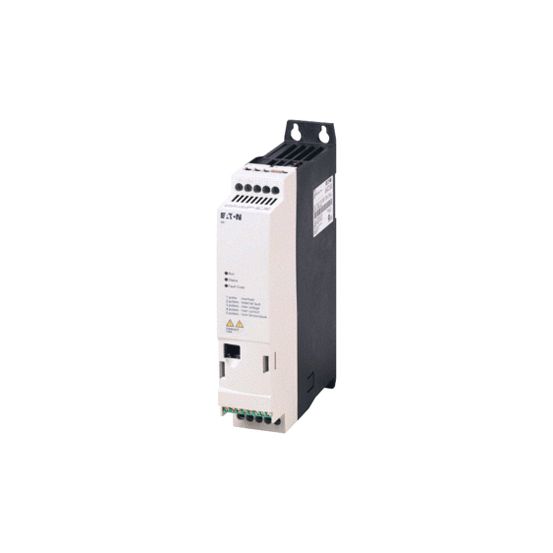

De Eaton DE1 frequentieregelaar (type DE11-342D1FN-N20N, 180663) is een 3-fasen Speedstarter voor toepassingen tot 0,75 kW, met een netspanning van 380 - 480 V en een compacte bouwvorm.
Belangrijkste kenmerken
Deze Eaton DE1 frequentieregelaar is uitgevoerd als Speedstarter en is geschikt voor systemen met een netspanning van 380 - 480 V en een netfrequentie van 50/60 Hz. De regelaar heeft een 3-fasen ingang en een 3-fasen uitgang, met een nominale uitgangsstroom I2N van 2,1 A en een maximaal afgegeven vermogen van 0,75 kW bij zowel lineaire als kwadratische belasting. De maximale uitgangsfrequentie bedraagt 300 Hz en de maximale uitgangsspanning is 500 V.
De frequentieregelaar is voorzien van 4 digitale ingangen en 1 analoge ingang, zonder digitale of analoge uitgangen. Communicatie is mogelijk via een seriële RS-485-interface en de regelaar ondersteunt diverse bussystemen, waaronder CAN, MODBUS, EtherNet/IP en overige bussystemen. Daarnaast is er een PC-aansluiting aanwezig, terwijl een bedieningselement en optische interface ontbreken.
Met een beschermingsgraad IP20 en toelating voor inzet in zowel industriële omgevingen als woon- en kantorenomgevingen, is deze frequentieregelaar breed inzetbaar. De behuizing is compact met afmetingen van circa 230 x 169 x 45 mm (h x d x b) en een opgenomen vermogen van 28 W. Een geïntegreerde remchopper en 4-kwadrantenbedrijf zijn niet voorzien.
Kenmerken op een rij
Netspanning 380 - 480 V, 3-fasen ingang en 3-fasen uitgang
Max. afgegeven vermogen 0,75 kW en nom. uitgangsstroom I2N 2,1 A
Maximale uitgangsfrequentie 300 Hz en maximale uitgangsspanning 500 V
4 digitale ingangen, 1 analoge ingang en RS-485-interface
Ondersteunt CAN, MODBUS, EtherNet/IP en overige bussystemen, met PC-aansluiting
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
0
Aantal digitale ingangen
4
Aantal digitale uitgangen
0
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Diepte
169 mm
Geïntegreerde remchopper
Nee
Hoogte
230 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Ja
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
0.75 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
0.75 kW
Max. uitgangsfrequentie
300 Hz
Max. uitgangsspanning
500 V
Met bedieningselement
Nee
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
2.1 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
