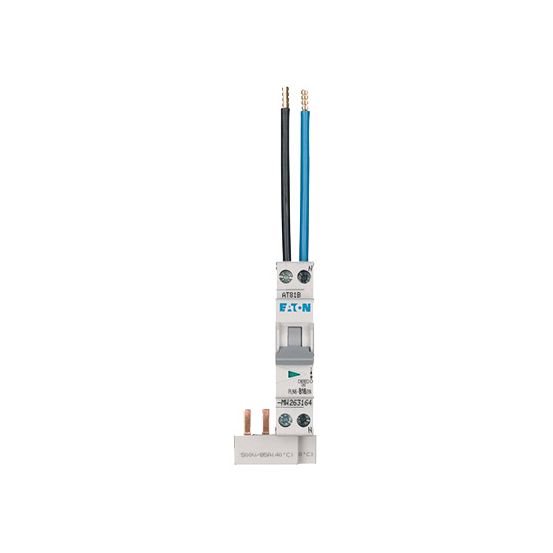

De Eaton Holec Systeem 55 installatieautomaat 1742417 is een 1-fase (1P+N) automaat die is ontworpen voor snelle en eenvoudige montage in Systeem 55-kasten.
Belangrijkste kenmerken
Deze installatieautomaat uit de Systeem 55-serie klikt eenvoudig op de DIN-rail, waardoor de montage in de groepenkast vlot verloopt. De automaat is aan de voedende zijde voorzien van doorverbindingskammen, wat bijdraagt aan een snelle en overzichtelijke aansluiting binnen het Systeem 55-kastensysteem.
De automaat is uitgevoerd als 1P+N, met een meeschakelende nul en een totale polenconfiguratie van 2. Met een nominale meetstroom van 16 A en uitschakelkarakteristiek C is deze installatieautomaat geschikt voor AC-toepassingen met een nominale meetspanning van 230 V.
Kenmerken op een rij
Nominale meetstroom 16 A
2-polige uitvoering (1P+N) met meeschakelende nul
Uitschakelkarakteristiek C
Eenvoudige DIN-railmontage, geschikt voor Systeem 55-kasten
Doorverbindingskammen aan de voedende zijde voor snelle montage
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
60 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
