Eaton LS - Eindschakelaar LS-11S/L

Fabrikantnr:

266116 | 4015082661168

Beschikbaar in 12 varianten:

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.
32,48 26,84
Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.
48,85 40,37
Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.
27,84 23,01
Eindschakelaar met rolstootnok, kunststof behuizing en 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
26,03 21,51
Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.
24,27 20,06
Mechanische eindschakelaar met zwenkhefboom en rolstootnok, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
43,14 35,65
Veiligheidseindschakelaar met 1 maak- en 1 verbreekcontact en gedwongen schakeling. De kunststof behuizing heeft beschermingsgraad IP66 en is geschikt voor -25 tot 70 °C.
61,54 50,86
Eindschakelaar met rolstootnok en kunststof behuizing, voorzien van 2 maakcontacten. Geschikt voor 6A bij AC-15, met IP66/IP67 bescherming en een bereik van -25 tot 70 °C.
24,27 20,06
Veiligheidseindschakelaar met metalen kubusbehuizing, rolstootnok en 1 maak- en 1 verbreekcontact. Geschikt voor veiligheidsfuncties met IP66/67-bescherming en 6A nominale stroom.
39,01 32,24
Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.
58,67 48,49
Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.
35,50 29,34
Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.
27,84 23,01

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.

Verpakt per 1 stuk

Meer informatie

32,48 26,84

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

38 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

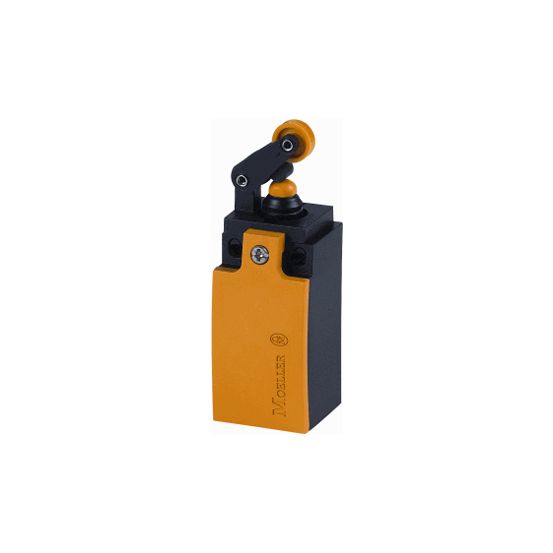

De Eaton LS eindschakelaar LS-11S/L is een mechanische eindschakelaar met rolhefboom en kunststof behuizing, ontworpen binnen de LS-serie eindschakelaars van Eaton.

Belangrijkste kenmerken

Deze Eaton LS-11S/L eindschakelaar beschikt over een kubusvormige kunststof behuizing volgens DIN EN 50047 met beschermingsgraad IP66/IP67. De schakelaar heeft een rolhefboom als bedieningselement en bekrachtigingslichaam, waardoor hij als mechanische eindschakelaar kan worden toegepast. De elektrische aansluiting gebeurt via kabelinvoer metrisch.

De schakelfunctie is een momentschakeling met 1 maakcontact en 1 verbreekcontact, zonder wisselcontacten. Daarnaast is er 1 veiligheidshulpcontact aanwezig, waarbij de contacten gedwongen openend zijn en de schakelaar geschikt is voor veiligheidsfunctie. De uitvoering is zonder elektronische uitgang, zonder status-indicatie en zonder interface voor veiligheidscommunicatie.

Qua elektrische specificaties biedt de LS-11S/L een nominale bedrijfsstroom van 6 A bij AC-15 (24 V, 125 V en 230 V) en bij DC-13 onder meer 3 A bij 24 V, 0,8 A bij 125 V en 0,3 A bij 230 V. De sensor heeft een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm en is bedoeld voor gebruik bij omgevingstemperaturen van -25 °C tot 70 °C.

Kenmerken op een rij

Type: Eaton LS eindschakelaar LS-11S/L met rolhefboom
Behuizing: kunststof, kubusvormig, volgens DIN EN 50047
Beschermingsgraad: IP66/IP67
Contactconfiguratie: 1 maakcontact, 1 verbreekcontact, 1 veiligheidshulpcontact, gedwongen openend
Nominale bedrijfsstroom: 6 A bij AC-15 (24 V, 125 V, 230 V) en tot 3 A bij DC-13 (24 V)

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	1
Aantal contacten als wisselcontact	0
Aantal veiligheidshulpcontacten	1
Behuizing volgens norm	DIN EN 50047
Bekrachtigingslichaam	Rolhefboom
Beschermingsgraad (IP)	IP66/67
Beschermingsgraad (NEMA)	Overig
Bouwvorm behuizing	Kubus
Breedte sensor	31 mm
Breedte	31 mm
Coating behuizing	Overig
Diameter sensor	0 mm
Explosieveiligheidscategorie voor gas	Geen
Explosieveiligheidscategorie voor stof	Geen
Functie	Persoon en proces
Gedwongen openend	Ja
Geschikt voor veiligheidsfunctie	Ja
Hoogte sensor	61 mm
Hoogte	96 mm
Lengte sensor	33.5 mm
Materiaal behuizing	Kunststof
Met status-indicatie	Nee
Nominale bedrijfsstroom Ie bij AC-15, 125 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V	6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V	0.8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V	0.3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V	3 A
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Opmerking	N.v.t.
Schakelfunctie vergrendelend	Nee
Schakelfunctie	Momentschakeling
Schakelpunt instelbaar	Nee
Uitgang elektronisch	Nee
Uitlijning van het bedieningselement	Overig
Uitvoering elektrische aansluiting	Kabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatie	Geen
Uitvoering van de interface	Geen
Uitvoering van het bedieningselement	Rolhefboom
Vaak gebruikte artikelnummers	10018190 \| 2700385249 \| 2823664
