Eaton LS - Eindschakelaar LS-02

Fabrikantnr:

266107 | 4015082661076

Beschikbaar in 12 varianten:

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.
32,48 26,84
Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.
48,85 40,37
Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.
27,84 23,01
Eindschakelaar met rolstootnok, kunststof behuizing en 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
26,03 21,51
Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.
24,27 20,06
Mechanische eindschakelaar met zwenkhefboom en rolstootnok, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
43,14 35,65
Veiligheidseindschakelaar met 1 maak- en 1 verbreekcontact en gedwongen schakeling. De kunststof behuizing heeft beschermingsgraad IP66 en is geschikt voor -25 tot 70 °C.
61,54 50,86
Eindschakelaar met rolstootnok en kunststof behuizing, voorzien van 2 maakcontacten. Geschikt voor 6A bij AC-15, met IP66/IP67 bescherming en een bereik van -25 tot 70 °C.
24,27 20,06
Veiligheidseindschakelaar met metalen kubusbehuizing, rolstootnok en 1 maak- en 1 verbreekcontact. Geschikt voor veiligheidsfuncties met IP66/67-bescherming en 6A nominale stroom.
39,01 32,24
Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.
58,67 48,49
Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.
35,50 29,34
Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.
27,84 23,01

Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.

Verpakt per 1 stuk

Meer informatie

24,27 20,06

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

5 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

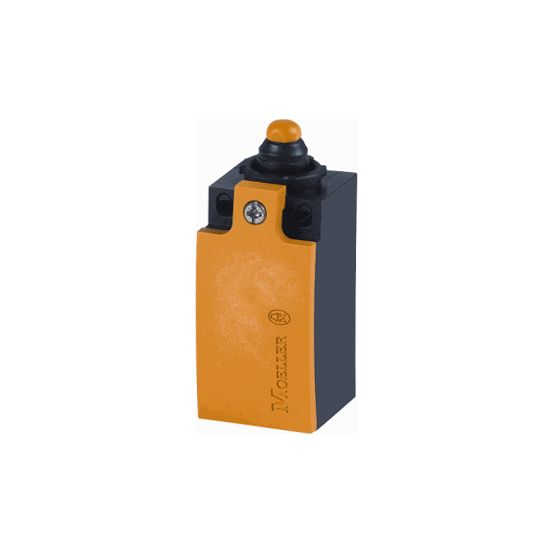

De Eaton LS-02 eindschakelaar uit de LS-serie is een mechanische eindschakelaar met stootnok-bediening en kunststof behuizing, geschikt voor toepassingen waarbij gedwongen openende veiligheidshulpcontacten vereist zijn.

Belangrijkste kenmerken

Deze Eaton LS-02 eindschakelaar is uitgevoerd met een stootnok als bedieningselement en heeft een kubusvormige kunststof behuizing. De schakelaar beschikt over 2 verbreekcontacten en 2 veiligheidshulpcontacten met gedwongen openend contact, wat hem geschikt maakt voor veiligheidsfuncties. De schakelfunctie is een gedwongen contact, niet momentgerelateerd en niet vergrendelend.

De behuizing voldoet aan DIN EN 50041 en biedt een beschermingsgraad van IP66/IP67. De elektrische aansluiting gebeurt via een metrische kabelinvoer. De eindschakelaar is ontworpen voor gebruik in omgevingen met een bedrijfstemperatuur tussen -25 en 70 °C.

Met een sensordiepte van 33,5 mm, breedte van 31 mm en sensorhoogte van 61 mm past de LS-02 in compacte opstellingen. De nominale bedrijfsstromen bedragen 6 A bij AC-15 (24 V, 125 V en 230 V) en tot 3 A bij DC-13 (24 V), met lagere waarden bij hogere DC-spanningen.

Kenmerken op een rij

2 verbreekcontacten en 2 veiligheidshulpcontacten, gedwongen openend
Uitvoering bedieningselement: stootnok, uitlijning rolstootnok recht
Beschermingsgraad IP66/IP67, behuizing volgens DIN EN 50041
Kunststof kubusbehuizing, sensormaten: 31 x 61 x 33,5 mm (b x h x l)
Nominale bedrijfsstroom: 6 A bij AC-15 (24/125/230 V), 3 A bij DC-13 (24 V)

Specificaties

Meer informatie
Aantal contacten als maakcontact	0
Aantal contacten als verbreekcontact	2
Aantal contacten als wisselcontact	0
Aantal veiligheidshulpcontacten	2
Behuizing volgens norm	DIN EN 50041
Bekrachtigingslichaam	Stootnok
Beschermingsgraad (IP)	IP66/67
Beschermingsgraad (NEMA)	Overig
Bouwvorm behuizing	Kubus
Breedte sensor	31 mm
Breedte	31 mm
Coating behuizing	Overig
Diameter sensor	0 mm
Explosieveiligheidscategorie voor gas	Geen
Explosieveiligheidscategorie voor stof	Geen
Functie	Persoon en proces
Gedwongen openend	Ja
Geschikt voor veiligheidsfunctie	Ja
Hoogte sensor	61 mm
Hoogte	76 mm
Lengte sensor	33.5 mm
Materiaal behuizing	Kunststof
Met status-indicatie	Nee
Nominale bedrijfsstroom Ie bij AC-15, 125 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V	6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V	0.8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V	0.3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V	3 A
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Opmerking	N.v.t.
Schakelfunctie vergrendelend	Nee
Schakelfunctie	Geen momentschakeling
Schakelpunt instelbaar	Nee
Uitgang elektronisch	Nee
Uitlijning van het bedieningselement	Rolstootnok recht
Uitvoering elektrische aansluiting	Kabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatie	Geen
Uitvoering van de interface	Geen
Uitvoering van het bedieningselement	Stootnok
Vaak gebruikte artikelnummers	10150423 \| 2700292376 \| 2823417
