Eaton LS - Eindschakelaar LSM-11/RLA

Fabrikantnr:

266148 | 4015082661489

Beschikbaar in 12 varianten:

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.
32,48 26,84
Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.
48,85 40,37
Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.
27,84 23,01
Eindschakelaar met rolstootnok, kunststof behuizing en 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
26,03 21,51
Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.
24,27 20,06
Mechanische eindschakelaar met zwenkhefboom en rolstootnok, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
43,14 35,65
Veiligheidseindschakelaar met 1 maak- en 1 verbreekcontact en gedwongen schakeling. De kunststof behuizing heeft beschermingsgraad IP66 en is geschikt voor -25 tot 70 °C.
61,54 50,86
Eindschakelaar met rolstootnok en kunststof behuizing, voorzien van 2 maakcontacten. Geschikt voor 6A bij AC-15, met IP66/IP67 bescherming en een bereik van -25 tot 70 °C.
24,27 20,06
Veiligheidseindschakelaar met metalen kubusbehuizing, rolstootnok en 1 maak- en 1 verbreekcontact. Geschikt voor veiligheidsfuncties met IP66/67-bescherming en 6A nominale stroom.
39,01 32,24
Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.
58,67 48,49
Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.
35,50 29,34
Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.
27,84 23,01

Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.

Verpakt per 1 stuk

Meer informatie

58,67 48,49

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

39 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

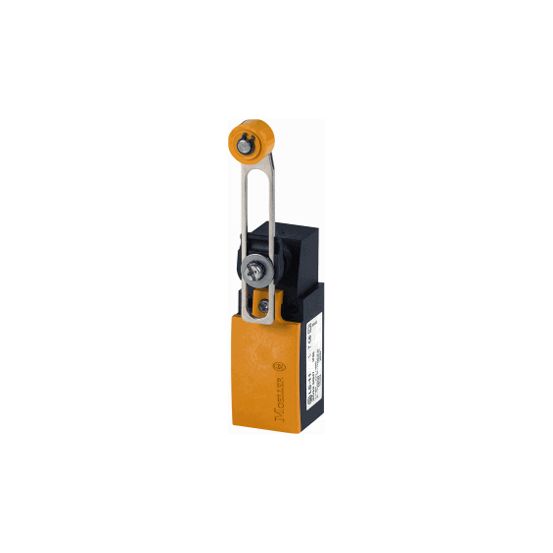

De Eaton LS eindschakelaar LSM-11/RLA is een veiligheidseindschakelaar met metalen behuizing en verstelbare zwenkhefboom, uitgevoerd volgens de LS-serie van Eaton.

Belangrijkste kenmerken

Deze Eaton LSM-11/RLA veiligheidseindschakelaar is voorzien van een kubusvormige metalen behuizing en voldoet aan DIN EN 50041. De beschermingsgraad IP66/IP67 zorgt ervoor dat de schakelaar geschikt is voor gebruik in omgevingen waar bescherming tegen stof en water gewenst is. De functie is gericht op persoon en proces en de schakelaar is geschikt voor veiligheidsfuncties, met gedwongen openende contacten.

De eindschakelaar heeft 1 maakcontact en 1 verbreekcontact zonder wisselcontacten en werkt met een gedwongen contact (niet momentgerelateerd), zonder vergrendelende schakelfunctie. Het bedieningselement bestaat uit een verstelbare zwenkhefboom met haaks uitgelijnde rolstootnok. De elektrische aansluiting gebeurt via een metrische kabelinvoer en er is geen elektronische uitgang of status-indicatie aanwezig.

Qua elektrische specificaties biedt de LSM-11/RLA een nominale bedrijfsstroom Ie van 6 A bij AC-15 voor 24 V, 125 V en 230 V. Bij DC-13 bedraagt de nominale bedrijfsstroom Ie 3 A bij 24 V, 0,8 A bij 125 V en 0,3 A bij 230 V. De bedrijfsomgevingstemperatuur ligt tussen -25 en 70 °C. De sensorafmetingen zijn 31 mm breed, 61 mm hoog en 33,5 mm lang.

Kenmerken op een rij

Veiligheidseindschakelaar Eaton LS LSM-11/RLA met metalen kubusbehuizing
Beschermingsgraad IP66/IP67 en behuizing volgens DIN EN 50041
1 maakcontact en 1 verbreekcontact, gedwongen contact (niet momentgerelateerd)
Verstelbare zwenkhefboom met rolstootnok haaks als bedieningselement
Nominale bedrijfsstroom Ie: 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13 (24 V)

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	1
Aantal contacten als wisselcontact	0
Aantal veiligheidshulpcontacten	0
Behuizing volgens norm	DIN EN 50041
Bekrachtigingslichaam	Zwenkhefboom verstelbaar
Beschermingsgraad (IP)	IP66/67
Beschermingsgraad (NEMA)	Overig
Bouwvorm behuizing	Kubus
Breedte sensor	31 mm
Breedte	31 mm
Coating behuizing	Overig
Diameter sensor	0 mm
Explosieveiligheidscategorie voor gas	Geen
Explosieveiligheidscategorie voor stof	Geen
Functie	Persoon en proces
Gedwongen openend	Ja
Geschikt voor veiligheidsfunctie	Ja
Hoogte sensor	61 mm
Hoogte	172 mm
Lengte sensor	33.5 mm
Materiaal behuizing	Metaal
Met status-indicatie	Nee
Nominale bedrijfsstroom Ie bij AC-15, 125 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V	6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V	0.8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V	0.3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V	3 A
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Opmerking	N.v.t.
Schakelfunctie vergrendelend	Nee
Schakelfunctie	Geen momentschakeling
Schakelpunt instelbaar	Nee
Uitgang elektronisch	Nee
Uitlijning van het bedieningselement	Rolstootnok haaks
Uitvoering elektrische aansluiting	Kabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatie	Geen
Uitvoering van de interface	Geen
Uitvoering van het bedieningselement	Zwenkhefboom verstelbaar
Vaak gebruikte artikelnummers	10150433 \| 2700818615 \| 2824654
