Eaton LS - Eindschakelaar LS-S11-SW

Fabrikantnr:

106807 | 4015081065745

Beschikbaar in 12 varianten:

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.
32,48 26,84
Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.
48,85 40,37
Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.
27,84 23,01
Eindschakelaar met rolstootnok, kunststof behuizing en 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
26,03 21,51
Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.
24,27 20,06
Mechanische eindschakelaar met zwenkhefboom en rolstootnok, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
43,14 35,65
Veiligheidseindschakelaar met 1 maak- en 1 verbreekcontact en gedwongen schakeling. De kunststof behuizing heeft beschermingsgraad IP66 en is geschikt voor -25 tot 70 °C.
61,54 50,86
Eindschakelaar met rolstootnok en kunststof behuizing, voorzien van 2 maakcontacten. Geschikt voor 6A bij AC-15, met IP66/IP67 bescherming en een bereik van -25 tot 70 °C.
24,27 20,06
Veiligheidseindschakelaar met metalen kubusbehuizing, rolstootnok en 1 maak- en 1 verbreekcontact. Geschikt voor veiligheidsfuncties met IP66/67-bescherming en 6A nominale stroom.
39,01 32,24
Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.
58,67 48,49
Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.
35,50 29,34
Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.
27,84 23,01

Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.

Verpakt per 1 stuk

Meer informatie

27,84 23,01

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

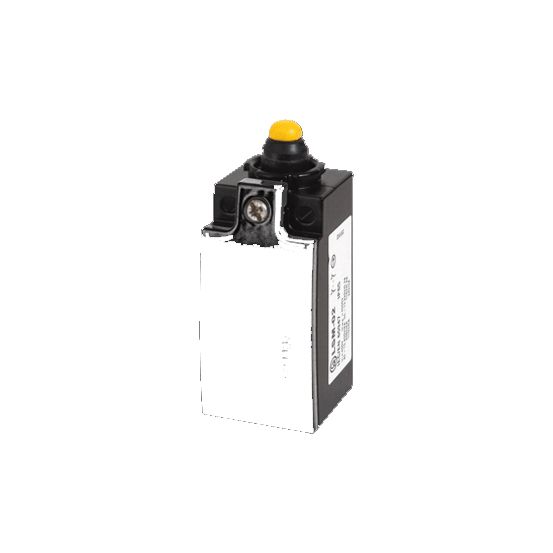

De Eaton LS Eindschakelaar LS-S11-SW is een standaard eindschakelaar uit de LS-serie met kunststof behuizing in kubusvorm en een stootnok als bedieningselement.

Belangrijkste kenmerken

Deze Eaton LS-S11-SW eindschakelaar beschikt over 1 maak- en 1 verbreekcontact en heeft een schakelfunctie met momentschakeling. Het bedieningselement is uitgevoerd als stootnok met een rechte rolstootnok, waardoor de schakelaar mechanisch wordt bediend. De schakelaar is geschikt voor veiligheidsfuncties en is voorzien van een gedwongen openend contact en één veiligheidshulpcontact.

De behuizing is uitgevoerd in kunststof in kubusvorm en voldoet aan DIN EN 50041. Met een sensorbreedte van 31 mm, sensordiameter van 0 mm, sensorhoogte van 61 mm en sensorlengte van 33,5 mm heeft de eindschakelaar compacte afmetingen. De beschermingsgraad is IP66/IP67 en NEMA 4X, met een toegestane omgevingstemperatuur tijdens bedrijf van -25 tot 70 °C.

De elektrische aansluiting gebeurt via een metrische kabelinvoer. De nominale bedrijfsstroom Ie bedraagt 6 A bij AC-15 (24 V, 125 V en 230 V) en respectievelijk 3 A, 0,8 A en 0,3 A bij DC-13 (24 V, 125 V en 230 V). De schakelaar heeft geen elektronische uitgang, geen status-indicatie, geen vergrendelende schakelfunctie en geen instelbaar schakelpunt.

Kenmerken op een rij

1 maak- en 1 verbreekcontact, schakelfunctie momentschakeling
Geschikt voor veiligheidsfunctie met gedwongen openend contact en 1 veiligheidshulpcontact
Bedieningselement: stootnok met rolstootnok recht
Kunststof kubusbehuizing, volgens DIN EN 50041, beschermingsgraad IP66/IP67 en NEMA 4X
Nominale bedrijfsstroom Ie: 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	1
Aantal contacten als wisselcontact	0
Aantal veiligheidshulpcontacten	1
Behuizing volgens norm	DIN EN 50041
Bekrachtigingslichaam	Stootnok
Beschermingsgraad (IP)	IP66/67
Beschermingsgraad (NEMA)	Overig
Bouwvorm behuizing	Kubus
Breedte sensor	31 mm
Breedte	31 mm
Coating behuizing	Overig
Diameter sensor	0 mm
Explosieveiligheidscategorie voor gas	Geen
Explosieveiligheidscategorie voor stof	Geen
Functie	Eindschakelaar standaard
Gedwongen openend	Ja
Geschikt voor veiligheidsfunctie	Ja
Hoogte sensor	61 mm
Hoogte	76 mm
Lengte sensor	33.5 mm
Materiaal behuizing	Kunststof
Met status-indicatie	Nee
Nominale bedrijfsstroom Ie bij AC-15, 125 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V	6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V	0.8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V	0.3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V	3 A
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Opmerking	Cont. freq is 6,1
Schakelfunctie vergrendelend	Nee
Schakelfunctie	Momentschakeling
Schakelpunt instelbaar	Nee
Uitgang elektronisch	Nee
Uitlijning van het bedieningselement	Rolstootnok recht
Uitvoering elektrische aansluiting	Kabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatie	Geen
Uitvoering van de interface	Geen
Uitvoering van het bedieningselement	Stootnok
Vaak gebruikte artikelnummers	10150454 \| 2700181797 \| 3700325
