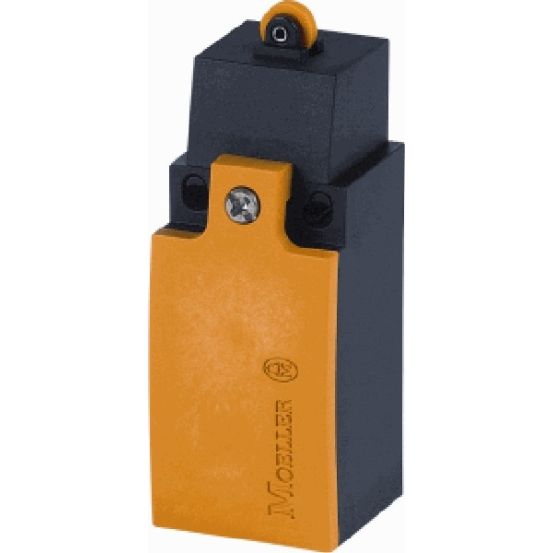

De Eaton LS-11/P eindschakelaar uit de LS-serie is een industriële eindschakelaar met rolnok, uitgevoerd in een kubusvormige kunststof behuizing en voorzien van 1 maak- en 1 verbreekcontact.
Belangrijkste kenmerken
Deze Eaton LS-11/P eindschakelaar is voorzien van een rolnok als bedieningselement en bekrachtigingslichaam. De behuizing heeft een kubusvorm met een breedte van 31 mm en een hoogte van 86 mm. De sensor zelf heeft een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm. De behuizing is uitgevoerd volgens DIN EN 50047 en vervaardigd uit kunststof.
De schakelaar beschikt over 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact. De schakelfunctie is uitgevoerd als gedwongen contact (niet momentgerelateerd) en kent geen momentschakeling en geen vergrendelende functie. De nominale bedrijfsstromen bedragen 6 A bij AC-15 (24 V, 125 V en 230 V) en 3 A, 0,8 A en 0,3 A bij DC-13 (24 V, 125 V en 230 V). De schakelaar is geschikt voor veiligheidsfuncties en heeft een gedwongen openende functie.
Met een beschermingsgraad van IP66/IP67 en NEMA 4X is deze eindschakelaar beschermd tegen invloeden van buitenaf. De uitvoering van de elektrische aansluiting is kabelinvoer metrisch. De eindschakelaar is geschikt voor gebruik in een omgevingstemperatuur van -25 tot 70 °C en heeft geen elektronische uitgang en geen status-indicatie. De interface voor veiligheidscommunicatie en overige interfaces zijn niet aanwezig.
Kenmerken op een rij
1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact
Bedieningselement en bekrachtigingslichaam: rolnok, uitlijning rolnok recht
Beschermingsgraad IP66/IP67 en NEMA 4X
Kunststof kubusbehuizing volgens DIN EN 50047 (31 x 86 mm, sensor 31 x 61 x 33,5 mm)
Nominale bedrijfsstroom: 6 A bij AC-15 (24/125/230 V), 3/0,8/0,3 A bij DC-13 (24/125/230 V)
