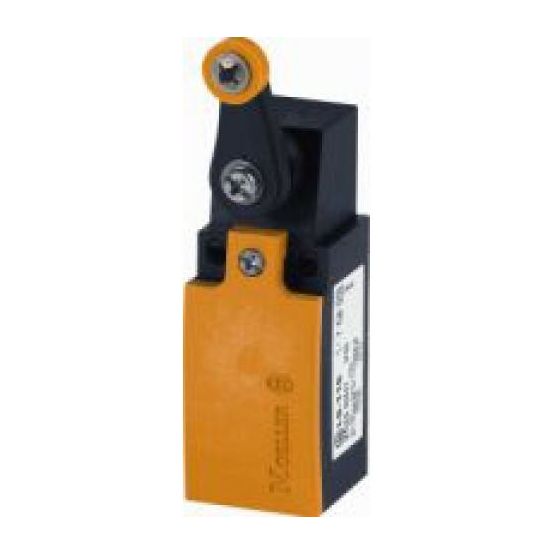

De Eaton LS eindschakelaar LS-11/RL is een industriële eindschakelaar met zwenkhefboom en kunststof behuizing in kubusvorm, geschikt voor toepassingen waar een gedwongen schakelcontact en veiligheidsfunctie vereist zijn.
Belangrijkste kenmerken
Deze Eaton LS-11/RL eindschakelaar is uitgevoerd met een zwenkhefboom als bedieningselement en bekrachtigingslichaam. De behuizing is van kunststof en heeft een kubusvorm met een breedte van 31 mm en een totale hoogte van 110 mm. De schakelfunctie is een gedwongen contact, niet momentgerelateerd, met 1 maak- en 1 verbreekcontact en 1 veiligheidshulpcontact.
De eindschakelaar is geschikt voor veiligheidsfuncties en beschikt over een gedwongen openend contact. De beschermingsgraad is IP66/IP67 en NEMA 4X, 13. De elektrische aansluiting gebeurt via een metrische kabelinvoer. De nominale bedrijfsstromen bedragen onder andere 6 A bij AC-15 (24 V, 125 V en 230 V) en 3 A bij DC-13 (24 V).
De sensorafmetingen zijn 31 mm breed, 61 mm hoog en 33,5 mm lang. De uitlijning van het bedieningselement is rolstootnok haaks. De eindschakelaar is geschikt voor gebruik in een omgevingstemperatuur van -25 tot 70 °C en heeft geen status-indicatie en geen elektronische uitgang.
Kenmerken op een rij
Eindschakelaar Eaton LS-11/RL met zwenkhefboom
Kunststof behuizing in kubusvorm volgens DIN EN 50047
Beschermingsgraad IP66/IP67 en NEMA 4X, 13
Schakelfunctie gedwongen contact (niet momentgerelateerd), 1 maak- en 1 verbreekcontact en 1 veiligheidshulpcontact
Geschikt voor veiligheidsfunctie, gedwongen openend, omgevingstemperatuur -25 tot 70 °C
