Eindschakelaar met schakelstang, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met momentschakeling. Kunststof behuizing (IP66/67) voor veiligheidsfuncties met 6A bij AC-15.

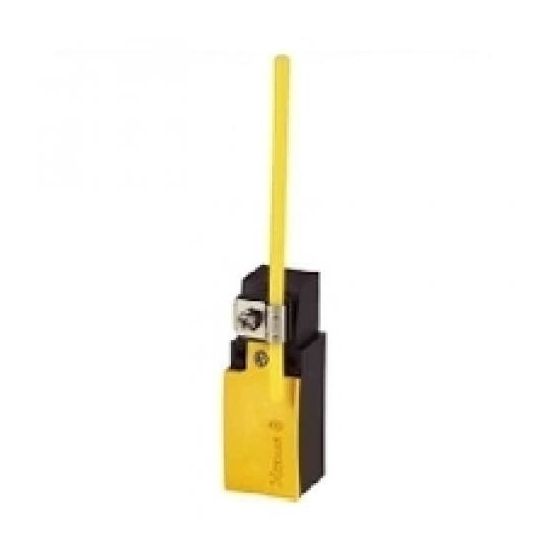

De Eaton LS eindschakelaar LS-11S/RR is een industriële eindschakelaar met schakelstang en kubusvormige kunststof behuizing, uitgevoerd volgens de LS-serie.
Belangrijkste kenmerken
Deze Eaton LS-11S/RR eindschakelaar uit de LS-serie is uitgevoerd met een schakelstang als bedieningselement en bekrachtigingslichaam. De kubusvormige behuizing is vervaardigd uit kunststof en voldoet aan de norm DIN EN 50041. Dankzij de rolstootnok haaks uitlijning van het bedieningselement is de schakelaar geschikt voor toepassingen waarin een stanghefboom gewenst is.
De eindschakelaar heeft een momentschakelende schakelfunctie zonder vergrendeling en biedt 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact. Het apparaat is geschikt voor veiligheidsfunctie en beschikt over gedwongen openende contacten. De nominale bedrijfsstromen bedragen onder andere 6 A bij AC-15 voor 24 V, 125 V en 230 V, en bij DC-13 onder andere 3 A bij 24 V.
De behuizing heeft een beschermingsgraad van IP66/IP67 en NEMA 4X, en is ontworpen voor een omgevingstemperatuur tijdens bedrijf van -25 tot 70 °C. De sensorafmetingen zijn compact met een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm. De elektrische aansluiting gebeurt via een metrische kabelinvoer, zonder elektronische uitgang en zonder status-indicatie.
Kenmerken op een rij
Uitvoering: eindschakelaar Eaton LS-11S/RR met schakelstang (stanghefboom)
Contactconfiguratie: 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact
Schakelfunctie: momentschakeling, gedwongen openend en geschikt voor veiligheidsfunctie
Behuizing: kunststof, kubusvormig, volgens DIN EN 50041, beschermingsgraad IP66/IP67 en NEMA 4X
Elektrische gegevens: Ie 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13 (24 V)
Eindschakelaar met veerstaaf en momentschakeling, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. De kunststof behuizing voldoet aan IP66/IP67 en DIN EN 50041.32,49 26,85
Eindschakelaar met stootnok, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Geschikt voor veiligheidsfuncties met IP66/IP67-bescherming en een nominale stroom van 6A bij AC-15.24,16 19,97
Eindschakelaar met rolhefboom, 1 maakcontact, 1 verbreekcontact en gedwongen schakelcontact. De kunststof behuizing voldoet aan IP66/IP67 en is geschikt voor 6A bij AC-15.35,84 29,62
Eindschakelaar met één maak- en één verbreekcontact in een kunststof behuizing. Voorzien van een verstelbare zwenkrol, IP66/67 bescherming en geschikt voor veiligheidsfuncties.39,09 32,31
Eindschakelaar met schakelstang, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met momentschakeling. Kunststof behuizing (IP66/67) voor veiligheidsfuncties met 6A bij AC-15.36,25 29,96
Eindschakelaar met zwenkhefboom en kunststof behuizing, voorzien van 1 maak- en 1 verbreekcontact voor veiligheidsfuncties.43,14 35,65
Eindschakelaar met rolnok in kunststof behuizing, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.35,84 29,62
