Eaton Moeller PLN - Installatieautomaat PLN6-B10/1N-MW

Fabrikantnr:

263162 | 4015082631628

Eaton Moeller PLN Installatieautomaat PLN6B161NMW

Beschikbaar in 14 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en 1-16 mm² geleiders.
11,95 9,88
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek C, met raam- en liftklemmen (1-16 mm²) en 3-standen DIN-rail clip.
12,64 10,45
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, afschakelvermogen 6 kA en IP20.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-uitschakelkarakteristiek, in 1TE-behuizing met raam- en liftklemmen voor 1-16 mm².
23,29 19,25
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en uitschakelkarakteristiek B, uitgevoerd in 1 module-eenheid met IP20.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en C-uitschakelkarakteristiek, met 6 kA afschakelvermogen en IP20.
30,07 24,85
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, met een bouwbreedte van 17,5 mm en 6 kA afschakelvermogen.
21,27 17,58
1-fase installatieautomaat met 2 polen (1P+N), 20A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC met 6kA afschakelcapaciteit.
30,07 24,85
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-uitschakelkarakteristiek. Met meeschakelende nul en 1TE bouwbreedte.
25,17 20,80
1-fase installatieautomaat met 2 polen (1P+N), 25 A nominale meetstroom en uitschakelkarakteristiek B, in 1TE-behuizing met IP20.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 230 V AC-netten.
22,73 18,79
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale meetstroom en C-uitschakelkarakteristiek, in 1TE-behuizing met IP20.
25,17 20,80
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale meetstroom en uitschakelkarakteristiek C. Met 6 kA afschakelvermogen en IP20 beschermingsgraad.
30,07 24,85

1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en uitschakelkarakteristiek B, uitgevoerd in 1 module-eenheid met IP20.

Verpakt per 1 stuk

Meer informatie

28,14 23,26

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

131 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

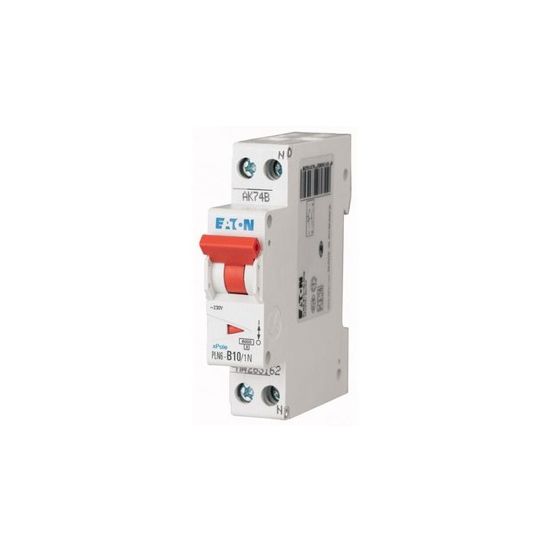

De Eaton Moeller PLN6-B10/1N-MW is een installatieautomaat uit de PLN-serie, uitgevoerd als 1-fase (1P+N) automaat voor toepassing in groepenkasten.

Belangrijkste kenmerken

Deze installatieautomaat heeft een nominale meetstroom van 10 A en een B-uitschakelkarakteristiek. Het betreft een 1-polig + nul uitvoering met in totaal 2 polen, uitgevoerd in 1 module-eenheid (1TE) voor plaatsbesparende montage.

De automaat is voorzien van raam- en liftklemmen aan zowel de boven- als onderzijde en beschikt over een meeschakelende nul. De contactpositie-indicatoren (CPI) geven duidelijk de status van de contacten weer, terwijl de 3-standen DIN-rail clip het mogelijk maakt de automaat eenvoudig uit een bestaand kamrailverband te verwijderen.

Daarnaast biedt deze installatieautomaat een nominale afschakelvermogen van 6 kA bij 230 V en 400 V, een nominale isolatiespanning van 440 V en een beschermingsgraad IP20. Het apparaat is geschikt voor AC-spanning en een frequentiebereik van 50-60 Hz.

Kenmerken op een rij

Nominale meetstroom 10 A
2-polige uitvoering (1P+N) in 1TE
Uitschakelkarakteristiek B
Raam- en liftklemmen boven en onder, met meeschakelende nul
Contactpositie-indicatoren en 3-standen DIN-rail clip

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-16 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	17.5 mm
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	10 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	0 kA
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale isolatiespanning Ui	440 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-75 °C
Overspanningscategorie	3
Recycle	Ja
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10019476 \| 2700386574 \| 7546666
Verliesvermogen	1.9 W
Vervuilingsgraad	2
