Eaton Moeller PLN - Installatieautomaat PLN6-B32/1N-MW

Fabrikantnr:

263167 | 4015082631673

Eaton Moeller PLN Installatieautomaat PLN6B161NMW

Beschikbaar in 14 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC en 1-16 mm² geleiders.
11,95 9,88
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek C, met raam- en liftklemmen (1-16 mm²) en 3-standen DIN-rail clip.
12,64 10,45
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale meetstroom en uitschakelkarakteristiek B, afschakelvermogen 6 kA en IP20.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-uitschakelkarakteristiek, in 1TE-behuizing met raam- en liftklemmen voor 1-16 mm².
23,29 19,25
1-fase installatieautomaat met 2 polen (1P+N) met 20 A nominale meetstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en uitschakelkarakteristiek B, uitgevoerd in 1 module-eenheid met IP20.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale meetstroom en C-uitschakelkarakteristiek, met 6 kA afschakelvermogen en IP20.
30,07 24,85
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, met een bouwbreedte van 17,5 mm en 6 kA afschakelvermogen.
21,27 17,58
1-fase installatieautomaat met 2 polen (1P+N), 20A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC met 6kA afschakelcapaciteit.
30,07 24,85
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-uitschakelkarakteristiek. Met meeschakelende nul en 1TE bouwbreedte.
25,17 20,80
1-fase installatieautomaat met 2 polen (1P+N), 25 A nominale meetstroom en uitschakelkarakteristiek B, in 1TE-behuizing met IP20.
28,14 23,26
1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale meetstroom en uitschakelkarakteristiek C, geschikt voor 230 V AC-netten.
22,73 18,79
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale meetstroom en C-uitschakelkarakteristiek, in 1TE-behuizing met IP20.
25,17 20,80
1-fase installatieautomaat met 2 polen (1P+N) met 25 A nominale meetstroom en uitschakelkarakteristiek C. Met 6 kA afschakelvermogen en IP20 beschermingsgraad.
30,07 24,85

1-fase installatieautomaat met 2 polen (1P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, met een bouwbreedte van 17,5 mm en 6 kA afschakelvermogen.

Verpakt per 1 stuk

Meer informatie

21,27 17,58

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

7 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

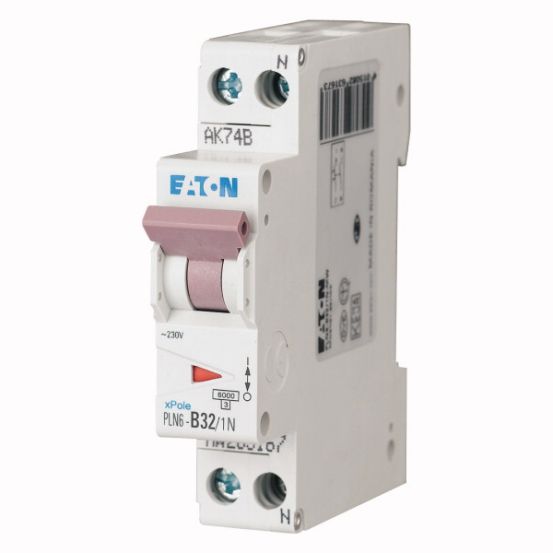

De Eaton Moeller PLN installatieautomaat PLN6-B32/1N-MW is een 1-polige installatieautomaat met nul in 1 TE, uitgevoerd als 1P+N en geschikt voor 32 A met B-karakteristiek.

Belangrijkste kenmerken

Deze installatieautomaat uit de Eaton Moeller PLN-serie heeft een nominale stroom van 32 A en een uitschakelkarakteristiek B. Het gaat om een 1-fase uitvoering (1P+N) met in totaal 2 polen, waarbij de nul meeschakelt. De bouwbreedte bedraagt 17,5 mm, zodat de automaat weinig ruimte inneemt in de groepenkast.

De automaat is 1-polig met nul in 1TE en voorzien van raam- en liftklemmen aan zowel de boven- als onderzijde, wat het aansluiten van geleiders van 1 tot 16 mm² vereenvoudigt. Dankzij de contactpositie-indicatie is de status van de contacten in één oogopslag zichtbaar.

Met de geïntegreerde 3-standen DIN-rail clip kan de installatieautomaat eenvoudig worden gemonteerd en weer uit een bestaand kamrailverband worden verwijderd. De nominale afschakelvermogens bedragen 6 kA bij zowel 230 V als 400 V, met een nominale meetspanning van 230 V AC.

Kenmerken op een rij

Nominale stroom 32 A
1P+N, totaal 2 polen
Uitschakelkarakteristiek B
1-polige installatieautomaat met nul in 1TE, bouwbreedte 17,5 mm
Raam- en liftklemmen, contactpositie-indicatie en 3-standen DIN-rail clip

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-16 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Bouwbreedte	17.5 mm
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	70.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	32 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	0 kA
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale isolatiespanning Ui	440 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-75 °C
Overspanningscategorie	3
Recycle	Ja
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	1P+N
Vaak gebruikte artikelnummers	10059167 \| 2700386579 \| 7546716
Verliesvermogen	5.7 W
Vervuilingsgraad	2
