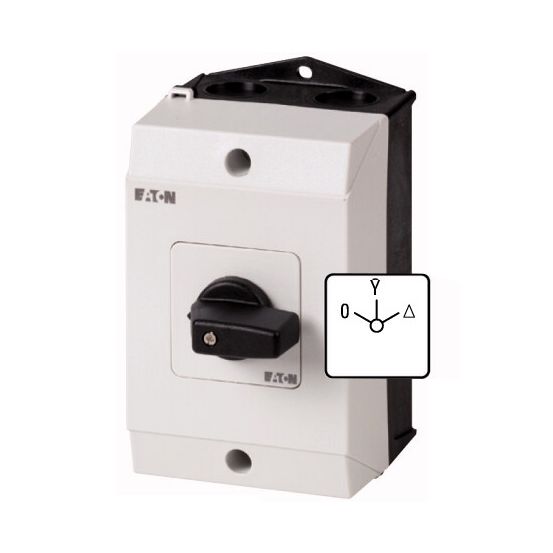

De Eaton Moeller T0-4-8410/I1 sterdriehoekschakelaar is een opbouw lastschakelaar in kunststof behuizing, uitgevoerd als compleet apparaat in behuizing met 3 polen en een nominale continustroom van 20 A.
Belangrijkste kenmerken
Deze Eaton sterdriehoekschakelaar uit de T-serie is uitgevoerd als ster-driehoek-schakelaar met drie schakelstanden (0-ster-driehoek) en is voorzien van een nulstand. Het apparaat is 3-polig en heeft een nominale continustroom Iu van 20 A en een nominaal vermogen van 5,5 kW bij AC-3, 400 V, met een nominale bedrijfsstroom Ie van 11,5 A.
De schakelaar wordt opbouw gemonteerd en wordt geleverd als compleet apparaat in een kunststof behuizing. De beschermingsgraad aan de frontzijde bedraagt IP65 en NEMA 12. De bediening gebeurt via een korte draaigreep aan de frontzijde, met één draairichting en twee toerentallen.
De hoofdstroomaansluiting vindt plaats via schroefaansluitingen. De schakelaar heeft geen hulpcontacten als maak-, verbreek- of wisselcontact, is niet voorzien van thermische beveiliging en heeft geen ingebouwde nulspanningsbeveiliging. Hij is geschikt voor bodem- of vloermontage, maar niet voor verdelerinbouw of tussenbouw.
Kenmerken op een rij
Ster-driehoek-schakelaar, 3-polig, met nulstand (0-Y-A)
Nominale continustroom Iu 20 A, nominaal vermogen 5,5 kW bij AC-3, 400 V
Opbouwmontage in kunststof behuizing, compleet apparaat in behuizing
Beschermingsgraad frontzijde IP65 en NEMA 12
Schroefaansluiting voor hoofdstroomcircuit en bediening met korte draaigreep
