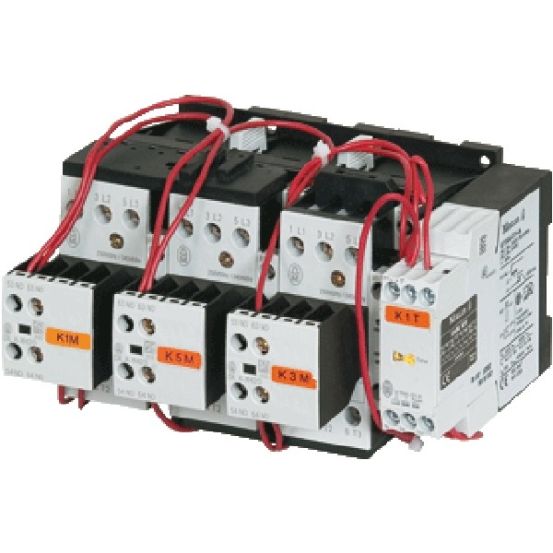

Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM45(230V5

Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM45(230V5

Fabrikantnr:

278386 | 4015082783860

Automatische sterdriehoekschakelaar met 22 kW vermogen en 45 A bedrijfsstroom bij 400 V. Voorzien van 9 hoofd- en 3 hulpcontacten, 230 V stuurspanning en schroefaansluitingen.

Verpakt per 1 stuk

Meer informatie
Maak compleet

546,99 452,06

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

1 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton SDAINL magneetschakelaarcombinatie SDAINLM45(230V50HZ,240V60HZ) is een automatische sterdriehoekschakelaar met een nominaal vermogen van 22 kW en een nominale bedrijfsstroom van 45 A bij 400 V AC-3.

Belangrijkste kenmerken

Deze Eaton SDAINL automatische sterdriehoekschakelaar is uitgevoerd als ster-driehoek magneetschakelaar en is ontworpen voor een nominaal vermogen van 22 kW bij AC-3, 400 V. De nominale bedrijfsstroom bedraagt 45 A bij zowel AC-3 als AC-1 op 400 V. De schakelaar beschikt over 9 hoofdcontacten als maakcontact en 3 hulpcontacten als maakcontact.

De magneetschakelaarcombinatie werkt met AC-bedrijfsspanning in het bereik van 24 tot 690 V bij zowel 50 Hz als 60 Hz. De stuurspanning is van het type AC en bedraagt 230 V bij 50 Hz en 240 V bij 60 Hz. De elektrische aansluiting van zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit gebeurt via schroefaansluitingen.

De Eaton SDAINLM45(230V50HZ,240V60HZ) heeft een beschermingsgraad van IP00 en is niet geschikt voor rail- of draagrailmontage. De bouwafmetingen van de magneetschakelaarcombinatie zijn 95 x 158 x 138 mm (h x b x d).

Kenmerken op een rij

Automatische sterdriehoekschakelaar, ster-driehoek magneetschakelaar
Nominaal vermogen bij AC-3, 400 V: 22 kW
Nominale bedrijfsstroom bij AC-3, 400 V: 45 A
Nominale stuurspanning: 230 V (50 Hz) / 240 V (60 Hz), type stuurspanning AC
Aansluitwijze hoofdstroom- en hulp-/stuurstroomcircuit: schroefaansluiting

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	9
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	3
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Bedrijfsspanning bij DC	0 V
Beschermingsgraad (IP)	IP00
Beschermingsgraad (NEMA)	Overig
Breedte	158 mm
Diepte	138 mm
Draagrailmontage mogelijk	Nee
Functie	Ster-driehoek-hulpcontactblok
Hoogte	95 mm
Klasse	Automatische sterdriehoekschakelaar
Nominale bedrijfsstroom Ie bij AC-1, 400 V	45 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	45 A
Nominale bedrijfsstroom	45 A
Nominale spoelspanning	230 V
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	22 kW
Nominale vermogen NEMA	0 kW
Nominale vermogen	22 kW
Opmerking	Automatische sterdriehoekschakelaar
Spanningstype van de bedrijfsspanning	AC
Type spanning	AC
Type stuurspanning	AC
Type	M
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10019685 \| 2700181309 \| 7662646
