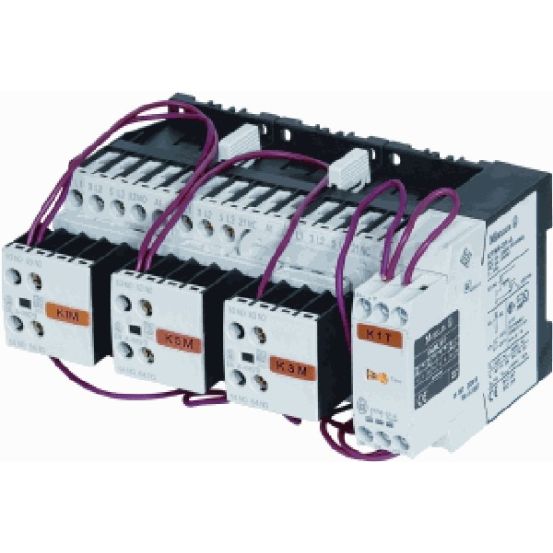

Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM16(230V5

Fabrikantnr:

278311 | 4015082783112

Automatische sterdriehoekschakelaar met 16A bedrijfsstroom en 7,5kW vermogen bij 400V. Voorzien van 230V stuurspanning, schroefaansluiting en IP20-behuizing van 82x158x117mm.

Verpakt per 1 stuk

Meer informatie
Maak compleet

348,01 287,61

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

4 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton SDAINL magneetschakelaarcombinatie SDAINLM16(230V50HZ,240V60HZ) is een automatische sterdriehoekschakelaar met een nominaal vermogen van 7,5 kW bij AC-3, 400 V en een nominale bedrijfsstroom van 16 A.

Belangrijkste kenmerken

Deze Eaton SDAINL automatische sterdriehoekschakelaar is uitgevoerd als ster-driehoek magneetschakelaar met een nominale bedrijfsstroom Ie van 16 A bij AC-3, 400 V. Het nominale vermogen bij AC-3, 400 V bedraagt 7,5 kW. De bedrijfsspanning ligt bij AC 50/60 Hz tussen 24 en 690 V, met een spanningstype AC.

De magneetschakelaarcombinatie heeft 9 hoofdcontacten als maakcontact en 3 hulpcontacten als maakcontact. De aansluitwijze voor zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit is schroefaansluiting. De nominale stuurspanning bedraagt 230 V bij AC 50 Hz en 240 V bij AC 60 Hz.

De behuizing heeft een beschermingsgraad van IP20 en is niet geschikt voor railmontage. De afmetingen zijn 82 x 158 x 117 mm (h x b x d), waardoor de schakelaar compact toepasbaar is binnen industriële installaties waar een magneetschakelaarcombinatie vereist is.

Kenmerken op een rij

Automatische sterdriehoekschakelaar, ster-driehoek magneetschakelaar
Nominale bedrijfsstroom Ie bij AC-3, 400 V: 16 A
Nominaal vermogen bij AC-3, 400 V: 7,5 kW
Nominale stuurspanning: 230 V (AC 50 Hz) en 240 V (AC 60 Hz)
Afmetingen (h x b x d): 82 x 158 x 117 mm, beschermingsgraad IP20

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	9
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	3
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Bedrijfsspanning bij DC	0 V
Beschermingsgraad (IP)	IP20
Beschermingsgraad (NEMA)	Overig
Breedte	158 mm
Diepte	117 mm
Draagrailmontage mogelijk	Nee
Functie	Ster-driehoek-hulpcontactblok
Hoogte	82 mm
Klasse	Automatische sterdriehoekschakelaar
Nominale bedrijfsstroom Ie bij AC-1, 400 V	16 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	16 A
Nominale bedrijfsstroom	16 A
Nominale spoelspanning	230 V
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	7.5 kW
Nominale vermogen NEMA	0 kW
Nominale vermogen	7.5 kW
Opmerking	Automatische sterdriehoekschakelaar
Spanningstype van de bedrijfsspanning	AC
Type spanning	AC
Type stuurspanning	AC
Type	M
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10019679 \| 2700181303 \| 7662042
