Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM12(230V5

Fabrikantnr:

278286 | 4015082782863

Automatische sterdriehoekschakelaar met 5,5 kW vermogen en 12 A bedrijfsstroom bij 400 V. Voorzien van schroefaansluitingen, 230 V AC-stuurspanning en beschermingsgraad IP20.

Verpakt per 1 stuk

Meer informatie
Maak compleet

332,56 274,84

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

2 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

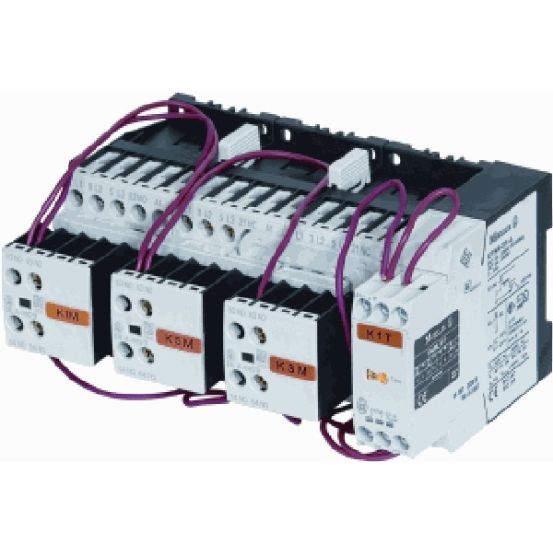

De Eaton SDAINL magneetschakelaarcombinatie SDAINLM12(230V50HZ,240V60HZ) is een automatische sterdriehoekschakelaar met een nominaal vermogen van 5,5 kW en een nominale bedrijfsstroom van 12 A bij 400 V AC-3.

Belangrijkste kenmerken

Deze Eaton SDAINL automatische sterdriehoekschakelaar is uitgevoerd als ster-driehoek magneetschakelaar en ster-driehoek-hulpcontactblok. De schakelaar biedt een nominaal vermogen van 5,5 kW bij AC-3, 400 V en een nominale bedrijfsstroom Ie van 12 A bij zowel AC-3 als AC-1, 400 V. Het hoofdstroomcircuit is voorzien van schroefaansluitingen en omvat 9 hoofdcontacten als maakcontact.

Voor hulp- en stuurstroom zijn 3 hulpcontacten als maakcontact beschikbaar, eveneens met schroefaansluiting. De magneetschakelaarcombinatie werkt met AC-bedrijfsspanning en een AC-stuurspanning. De nominale stuurspanning bedraagt 230 V bij 50 Hz en 240 V bij 60 Hz. De beschermingsgraad is IP20.

Met afmetingen van 82 x 158 x 117 mm (h x b x d) is de SDAINLM12(230V50HZ,240V60HZ) een compacte oplossing binnen de SDAINL-serie van Eaton voor toepassingen waar een automatische sterdriehoekschakelaar vereist is.

Kenmerken op een rij

Automatische sterdriehoekschakelaar, ster-driehoek magneetschakelaar
Nominaal vermogen bij AC-3, 400 V: 5,5 kW
Nominale bedrijfsstroom Ie bij AC-3, 400 V: 12 A
Nominale stuurspanning: 230 V (50 Hz) / 240 V (60 Hz), type stuurspanning AC
Aansluitwijze hoofdstroom- en hulp-/stuurstroomcircuit: schroefaansluiting

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	9
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	3
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Bedrijfsspanning bij DC	0 V
Beschermingsgraad (IP)	IP20
Beschermingsgraad (NEMA)	Overig
Breedte	158 mm
Diepte	117 mm
Draagrailmontage mogelijk	Nee
Functie	Ster-driehoek-hulpcontactblok
Hoogte	82 mm
Klasse	Automatische sterdriehoekschakelaar
Nominale bedrijfsstroom Ie bij AC-1, 400 V	12 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	12 A
Nominale bedrijfsstroom	12:00 AM
Nominale spoelspanning	230 V
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	5.5 kW
Nominale vermogen NEMA	0 kW
Nominale vermogen	5.5 kW
Opmerking	Automatische sterdriehoekschakelaar
Spanningstype van de bedrijfsspanning	AC
Type spanning	AC
Type stuurspanning	AC
Type	M
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
